HAM 285 | HAM 286 | HAM 292 | HAM 293 |
HAM 30-1821 (HAM 292 Superdrill) solid carbide spiral drill 8 x D |
Engineering data
• special point ground • special chip flute geometry • reinforced web thickness • 30° RH helix |
The current production will be changed to the version with MMP |
Material | |
30-1821 | |
very suitable limited suitable |

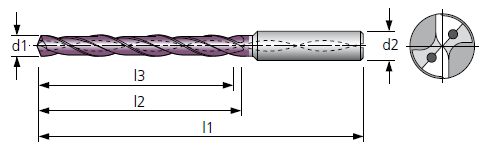

Ø d1 (m7) mm |
l3 mm |
l2 mm |
l1 mm |
Ø d2 (h6) mm |
Ø d1 (m7) mm |
l3 mm |
l2 mm |
l1 mm |
Ø d2 (h6) mm |
|
3 | 29 | 34 | 72 | 6 | 7 | 64 | 76 | 114 | 8 | |
3.1 | 29 | 34 | 72 | 6 | 7.5 | 64 | 76 | 114 | 8 | |
3.2 | 29 | 34 | 72 | 6 | 7.8 | 64 | 76 | 114 | 8 | |
3.3 | 29 | 34 | 72 | 6 | 8 | 64 | 76 | 114 | 8 | |
3.4 | 29 | 34 | 72 | 6 | 8.5 | 80 | 95 | 142 | 10 | |
3.5 | 29 | 34 | 72 | 6 | 9 | 80 | 95 | 142 | 10 | |
3.6 | 29 | 34 | 72 | 6 | 9.5 | 80 | 95 | 142 | 10 | |
3.7 | 29 | 34 | 72 | 6 | 10 | 80 | 95 | 142 | 10 | |
3.8 | 36 | 43 | 81 | 6 | 10.2 | 96 | 114 | 162 | 12 | |
3.9 | 36 | 43 | 81 | 6 | 10.5 | 96 | 114 | 162 | 12 | |
4 | 36 | 43 | 81 | 6 | 11 | 96 | 114 | 162 | 12 | |
4.1 | 36 | 43 | 81 | 6 | 11.5 | 96 | 114 | 162 | 12 | |
4.2 | 36 | 43 | 81 | 6 | 12 | 96 | 114 | 162 | 12 | |
4.3 | 36 | 43 | 81 | 6 | 12.5 | 112 | 131 | 178 | 14 | |
4.4 | 36 | 43 | 81 | 6 | 13 | 112 | 131 | 178 | 14 | |
4.5 | 36 | 43 | 81 | 6 | 13.5 | 112 | 131 | 178 | 14 | |
4.6 | 36 | 43 | 81 | 6 | 14 | 112 | 131 | 178 | 14 | |
4.7 | 36 | 43 | 81 | 6 | 14.5 | 128 | 152 | 203 | 16 | |
4.8 | 48 | 57 | 95 | 6 | 15 | 128 | 152 | 203 | 16 | |
4.9 | 48 | 57 | 95 | 6 | 15.5 | 128 | 152 | 203 | 16 | |
5 | 48 | 57 | 95 | 6 | 16 | 128 | 152 | 203 | 16 | |
5.5 | 48 | 57 | 95 | 6 | 16.5 | 144 | 171 | 222 | 18 | |
6 | 48 | 57 | 95 | 6 | 17 | 144 | 171 | 222 | 18 | |
6.5 | 64 | 76 | 114 | 8 | 17.5 | 144 | 171 | 222 | 18 | |
6.8 | 64 | 76 | 114 | 8 | 18 | 144 | 171 | 222 | 18 |
|
