Circular dies Tapered Whitworth pipe thread DIN 2999 |
 |
|
    |
 |
||||||||
HIGH SPEED STEEL |
HSS |
||||||||
EXECUTION |
|||||||||
MATERIAL GROUPS |
 |
||||||||
 |
C = 1.75xP | ||||||||
| LIMIT | |||||||||
| COATING |  |
||||||||
| DIN EN | ≈ 24230 | ||||||||
| Order No. EDP = Nr. + ★ |  |
||||||||

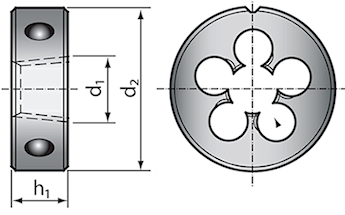

| ≈ DIN EN 24230 d₂ x h₁ mm |

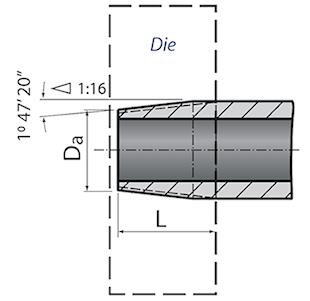

Da mm | L mm | d₁ | P h/1" |
★ | ||||
30 x 11 |
7.47 |
8.1 |
R |
1/16 |
28 |
006 |
Z =5 |
||
| 30 x 11 | 9.48 | 8.1 | R | 1/8 | 28 | 012 | Z =5 ■ | ||
| 38 x 14 | 12.78 | 12 | R | 1/4 | 19 | 025 | Z =5 ■ | ||
| 45 x 14 | 16.26 | 12.4 | R | 3/8 | 19 | 037 | Z =5 ■ | ||
| 45 x 18 | 20.44 | 16.4 | R | 1/2 | 14 | 050 | Z =6 ■ | ||
| 55 x 22 | 25.85 | 17.7 | R | 3/4 | 14 | 075 | Z =6 ■ | ||
| 65 x 25 | 32.60 | 20.8 | R 1 | 11 | 100 | Z =7 ■ | |||
| 75 x 26 | 41.26 | 23.1 | R 1 | 1/4 | 11 | 125 | Z =8 | ||
| 90 x 27 | 47.15 | 23.1 | R 1 | 1/2 | 11 | 150 | Z =8 | ||
| 105 x 28 | 58.96 | 27.4 | R 2 | 11 | 200 | Z =9 | |||
| ■ = Stock EDP: 502 R 1/2 = 4042050200050 | |||||||||
 |
|
 |
