 HAM 30-1000 (HAM 300)  solid carbide spiral drill

   Engineering data
   • 4-facet ground
   • web thinning DIN 1412 form A
   • 30° RH helix

 Material
 30-1000
   very suitable     limited suitable

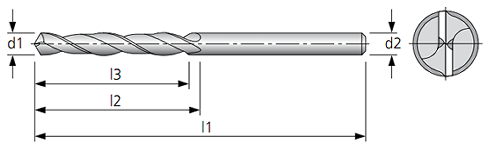

Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
0.5   4.5 5.5 30 0.5     1.6 15 17.5 40 1.6
0.55 4.5 5.5 30 0.55   1.7 15 17.5 40 1.7
0.6   4.5 5.5 30 0.6     1.8 15 17.5 40 1.8
0.65 5.5 6.5 30 0.65   1.9 15 17.5 40 1.9
0.7   5.5 6.5 30 0.7     2    15 17.5 40 2

0.75 7.5 8.5 30 0.75   2.1 15 18    40 2.1
0.8   7.5 8.5 30 0.8     2.2 15 18    40 2.2
0.85 8    9.5 30 0.85   2.3 15 18    40 2.3
0.9   8    9.5 30 0.9     2.4 15 18    40 2.4
0.95 9.5 11    30 0.95   2.5 15 18    40 2.5

1      9.5 11    30 1        2.6 16 20    45 2.6
1.1   9.5 11    30 1.1     2.7 16 20    45 2.7
1.15 11    13    30 1.15   2.8 16 20    45 2.8
1.2   11    13    30 1.2     2.9 16 20    45 2.9
1.25 11    13    30 1.25   3    16 20    45 3

1.3   11    13    30 1.3
1.35 11    13    30 1.35
1.4   11    13    30 1.4
1.45 11    13    30 1.45
1.5   11    13    30 1.5





We reserve the right to make technical changes.
