 HAM 30-1080 (HAM 304)  solid carbide spiral drill

   Engineering data
   • 4-facet ground
   • web thinning DIN 1412 form A
   • 30° RH helix

 Material
 30-1080
 30-1081
   very suitable     limited suitable

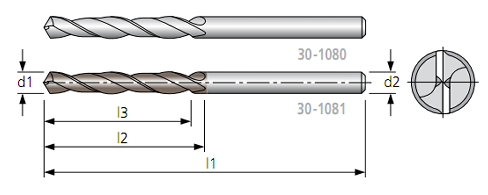

Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
0.5 2.1 3    20 0.5   5.5 21 28 66   5.5
0.6 2.5 3.5 21 0.6   5.6 21 28 66   5.6
0.7 3.2 4.5 23 0.7   5.7 21 28 66   5.7
0.8 3.5 5    24 0.8   5.8 21 28 66   5.8
0.9 3.9 5.5 25 0.9   5.9 21 28 66   5.9

1    4.5 6    26 1      6    21 28 66   6
1.1 5.5 7    28 1.1   6.1 23 31 70   6.1
1.2 6    8    30 1.2   6.2 23 31 70   6.2
1.3 6    8    30 1.3   6.3 23 31 70   6.3
1.4 7    9    32 1.4   6.4 23 31 70   6.4

1.5 7    9    32 1.5   6.5 23 31 70   6.5
1.6 7.5 10      34 1.6   6.6 23 31 70   6.6
1.7 7.5 10      34 1.7   6.7 23 31 70   6.7
1.8 8.5 11      36 1.8   6.8 25 34 74   6.8
1.9 8.5 11      36 1.9   7    25 34 74   7

2    9    12      38 2      7.1 25 34 74   7.1
2.1 9    12      38 2.1   7.2 25 34 74   7.2
2.2 10      13      40 2.2   7.3 25 34 74   7.3
2.3 10      13      40 2.3   7.4 25 34 74   7.4
2.4 11      14      43 2.4   7.5 25 34 74   7.5

2.5 11      14      43 2.5   7.6 27 37 79   7.6
2.6 11      14      43 2.6   7.7 27 37 79   7.7
2.7 12      16      46 2.7   7.8 27 37 79   7.8
2.8 12      16      46 2.8   7.9 27 37 79   7.9
2.9 12      16      46 2.9   8    27 37 79   8

3    12      16      46 3      8.1 27 37 79   8.1
3.1 14      18      49 3.1   8.2 27 37 79   8.2
3.2 14      18      49 3.2   8.4 27 37 79   8.4
3.3 14      18      49 3.3   8.5 27 37 79   8.5
3.4 15      20      52 3.4   8.6 29 40 84   8.6

3.5 15      20      52 3.5   8.7 29 40 84   8.7
3.6 15      20      52 3.6   8.8 29 40 84   8.8
3.7 15      20      52 3.7   9    29 40 84   9
3.8 17      22      55 3.8   9.5 29 40 84   9.5
3.9 17      22      55 3.9   10    31 43 89   10

4    17      22      55 4      10.2 31 43 89   10.2
4.1 17      22      55 4.1   10.5 31 43 89   10.5
4.2 17      22      55 4.2   11    33 47 95   11
4.3 18      24      58 4.3   11.5 33 47 95   11.5
4.4 18      24      58 4.4   12    35 51 102 12

4.5 18      24      58 4.5   12.5 35 51 102 12.5
4.6 18      24      58 4.6   13    35 51 102 13
4.7 18      24      58 4.7   14    37 54 107 14
4.8 20      26      62 4.8   15    38 56 111 15
4.9 20      26      62 4.9   16    38 58 115 16

5    20      26      62 5
5.1 20      26      62 5.1
5.2 20      26      62 5.2
5.3 20      26      62 5.3
5.4 21      28      66 5.4





We reserve the right to make technical changes.
