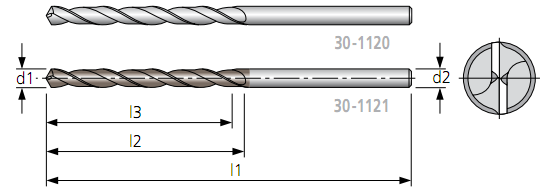

 HAM 30-1120 (HAM 310)  solid carbide spiral drill

   Engineering data
   • 4-facet ground
   • web thinning DIN 1412 form A
   • 30° RH helix

 Material
 30-1120
 30-1121
   very suitable     limited suitable



Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
1    10.5 12 34 1      5.5 49   57   93   5.5
1.1 12.5 14 36 1.1   5.6 49   57   93   5.6
1.2 14    16 38 1.2   5.7 49   57   93   5.7
1.3 14    16 38 1.3   5.8 49   57   93   5.8
1.4 16    18 40 1.4   5.9 49   57   93   5.9

1.5 16    18 40 1.5   6    49   57   93   6
1.6 17.5 20 43 1.6   6.1 55   63   101 6.1
1.7 17.5 20 43 1.7   6.2 55   63   101 6.2
1.8 19.5 22 46 1.8   6.3 55   63   101 6.3
1.9 19.5 22 46 1.9   6.4 55   63   101 6.4

2    21    24 49 2      6.5 55   63   101 6.5
2.1 21    24 49 2.1   6.6 55   63   101 6.6
2.2 24    27 53 2.2   6.7 55   63   101 6.7
2.3 24    27 53 2.3   6.8 60   69   109 6.8
2.4 26    30 57 2.4   6.9 60   69   109 6.9

2.5 26    30 57 2.5   7    60   69   109 7
2.6 26    30 57 2.6   7.1 60   69   109 7.1
2.7 29    33 61 2.7   7.3 60   69   109 7.3
2.8 29    33 61 2.8   7.5 60   69   109 7.5
2.9 29    33 61 2.9   7.6 64   75   117 7.6

3    29    33 61 3      7.7 64   75   117 7.7
3.1 32    36 65 3.1   7.8 64   75   117 7.8
3.2 32    36 65 3.2   7.9 64   75   117 7.9
3.3 32    36 65 3.3   8    64   75   117 8
3.4 34    39 70 3.4   8.1 64   75   117 8.1

3.5 34    39 70 3.5   8.2 64   75   117 8.2
3.6 34    39 70 3.6   8.3 64   75   117 8.3
3.7 34    39 70 3.7   8.4 64   75   117 8.4
3.8 37    43 75 3.8   8.5 64   75   117 8.5
3.9 37    43 75 3.9   8.6 69   81   125 8.6

4    37    43 75 4      8.7 69   81   125 8.7
4.1 37    43 75 4.1   8.8 69   81   125 8.8
4.2 37    43 75 4.2   8.9 69   81   125 8.9
4.3 41    47 80 4.3   9    69   81   125 9
4.4 41    47 80 4.4   9.5 69   81   125 9.5

4.5 41    47 80 4.5   10      74   87   133 10
4.6 41    47 80 4.6   10.5    74   87   133 10.5
4.7 41    47 80 4.7   11      80   94   142 11
4.8 45    52 86 4.8   11.5    80   94   142 11.5
4.9 45    52 86 4.9   12      85   101 151 12

5    45    52 86 5      14      91   108 160 14
5.1 45    52 86 5.1   16      100 120 178 16
5.2 45    52 86 5.2
5.3 45    52 86 5.3
5.4 49    57 93 5.4





We reserve the right to make technical changes.
