 HAM 30-1200 (HAM 314)  solid carbide spiral drill

   Engineering data
   • 4-facet ground
   • web thinning DIN 1412 form A
   • reinforced web thickness
   • AMS geometry
   • 30° RH helix

 Material
 30-1200
   very suitable     limited suitable

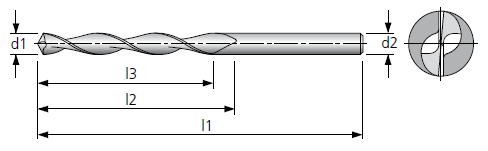

Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
1    10 12 34 1      4    35 43 75 4
1.1 12 14 36 1.1   4.1 35 43 75 4.1
1.2 13 16 38 1.2   4.2 35 43 75 4.2
1.3 13 16 38 1.3   4.3 38 47 80 4.3
1.4 15 18 40 1.4   4.4 38 47 80 4.4

1.5 15 18 40 1.5   4.5 38 47 80 4.5
1.6 17 20 43 1.6   4.6 38 47 80 4.6
1.7 17 20 43 1.7   4.7 38 47 80 4.7
1.8 18 22 46 1.8   4.8 42 52 86 4.8
1.9 18 22 46 1.9   4.9 42 52 86 4.9

2    20 24 49 2      5    42 52 86 5
2.1 20 24 49 2.1   5.1 42 52 86 5.1
2.2 22 27 53 2.2   5.2 42 52 86 5.2
2.3 22 27 53 2.3   5.3 42 52 86 5.3
2.4 25 30 57 2.4   5.4 45 57 93 5.4

2.5 25 30 57 2.5   5.5 45 57 93 5.5
2.6 25 30 57 2.6   5.6 45 57 93 5.6
2.7 27 33 61 2.7   5.7 45 57 93 5.7
2.8 27 33 61 2.8   5.8 45 57 93 5.8
2.9 27 33 61 2.9   5.9 45 57 93 5.9

3    27 33 61 3      6    45 57 93 6
3.1 29 36 65 3.1
3.2 29 36 65 3.2
3.3 29 36 65 3.3
3.4 32 39 70 3.4

3.5 32 39 70 3.5
3.6 32 39 70 3.6
3.7 32 39 70 3.7
3.8 35 43 75 3.8
3.9 35 43 75 3.9





We reserve the right to make technical changes.
