 HAM 30-1320 (HAM 342)  solid carbide spiral drill

   Engineering data
   • special point ground for fibre compound            materials
   • periphery cutting edge in sickle design
   • 30° RH helix

 Material
 30-1320                                                            very suitable     limited suitable

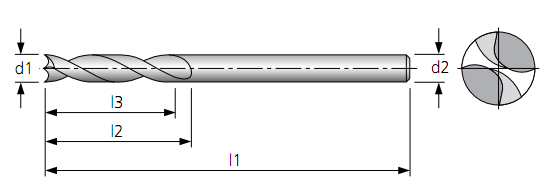

Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
3    12 16 46 3      7    25 34 74   7
3.2 14 18 49 3.2   7.5 25 34 74   7.5
3.3 14 18 49 3.3   8    27 37 79   8
3.5 15 20 52 3.5   8.5 27 37 79   8.5
3.7 15 20 52 3.7   9    30 40 84   9

4    17 22 55 4      9.5 30 40 84   9.5
4.2 17 22 55 4.2   10      32 43 89   10
4.5 18 24 58 4.5   10.5   32 43 89   10.5
4.7 18 24 58 4.7   11      34 47 95   11
5    20 26 62 5      11.5   34 47 95   11.5

5.3 20 26 62 5.3   12      35 51 102 12
5.5 20 28 66 5.5   13      35 51 102 13
5.8 20 28 66 5.8   14      37 54 107 14
6    20 28 66 6      15      38 56 111 15
6.5 22 31 70 6.5   16      38 58 115 16





We reserve the right to make technical changes.
