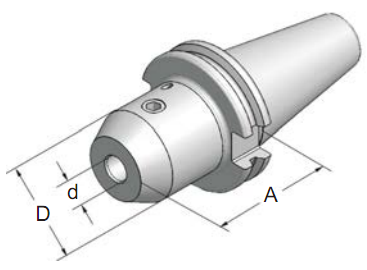

Holders for straight shank tools Weldon DIN 1835 B
Taper angle AT3, Concentricity from the taper to the holding part < 0.005
Base-body balanced, SK30/BT30 G 2.5 - 25,000 r.p.m. SK40/BT40 G 2.5 - 20,000 r.p.m. SK50/BT50 G 2.5 - 15,000 r.p.m.
|
DIN 69871 |
Art.-Nr. |
Type |
A |
d |
D |
30.01.06.6 |
SK30x06x 60-AD |
60 |
6 |
25 |
30.01.08.6 |
SK30x08x 60-AD |
60 |
8 |
28 |
30.01.10.6 |
SK30x10x 60-AD |
60 |
10 |
35 |
30.01.12.6 |
SK30x12x 60-AD |
60 |
12 |
42 |
30.01.14.6 |
SK30x14x 60-AD |
60 |
14 |
44 |
30.01.16.6 |
SK30x16x 60-AD |
60 |
16 |
48 |
30.01.18.6 |
SK30x18x 60-AD |
60 |
18 |
50 |
30.01.20.6 |
SK30x20x 60-AD |
60 |
20 |
50 |
30.01.25.6 |
SK30x25x 75-AD |
75 |
25 |
50 |
|
|
40.01.06.06 |
SK40x06x 30-AD |
30 |
6 |
25 |
40.01.08.06 |
SK40x08x 30-AD |
30 |
8 |
28 |
40.01.10.06 |
SK40x10x 30-AD |
30 |
10 |
35 |
40.01.12.06 |
SK40x12x 35-AD |
35 |
12 |
42 |
40.01.14.06 |
SK40x14x 35-AD |
35 |
14 |
44 |
40.01.16.06 |
SK40x16x 35-AD |
35 |
16 |
48 |
40.01.18.06 |
SK40x18x 35-AD |
35 |
18 |
50 |
40.01.20.06 |
SK40x20x 35-AD |
35 |
20 |
50 |
40.01.25.06 |
SK40x25x 35-AD |
35 |
25 |
50 |
40.01.32.06 |
SK40x32x 35-AD |
35 |
32 |
50 |
|
40.01.06.6 |
SK40x06x 65-AD+B |
65 |
6 |
25 |
40.01.08.6 |
SK40x08x 65-AD+B |
65 |
8 |
28 |
40.01.10.6 |
SK40x10x 65-AD+B |
65 |
10 |
35 |
40.01.12.6 |
SK40x12x 65-AD+B |
65 |
12 |
42 |
40.01.14.6 |
SK40x14x 65-AD+B |
65 |
14 |
44 |
40.01.16.6 |
SK40x16x 65-AD+B |
65 |
16 |
48 |
40.01.18.6 |
SK40x18x 65-AD+B |
65 |
18 |
50 |
40.01.20.6 |
SK40x20x 65-AD+B |
65 |
20 |
50 |
40.01.25.6 |
SK40x25x 75-AD+B |
75 |
25 |
64 |
40.01.32.6 |
SK40x32x 75-AD+B |
75 |
32 |
72 |
40.01.40.6 |
SK40x40x120-AD+B |
120 |
40 |
80 |
|
40.01.06.620 |
SK40x06x100-AD+B |
100 |
6 |
25 |
40.01.08.620 |
SK40x08x100-AD+B |
100 |
8 |
28 |
40.01.10.620 |
SK40x10x100-AD+B |
100 |
10 |
35 |
40.01.12.620 |
SK40x12x100-AD+B |
100 |
12 |
42 |
40.01.14.620 |
SK40x14x100-AD+B |
100 |
14 |
44 |
40.01.16.620 |
SK40x16x100-AD+B |
100 |
16 |
48 |
40.01.18.620 |
SK40x18x100-AD+B |
100 |
18 |
50 |
40.01.20.620 |
SK40x20x100-AD+B |
100 |
20 |
50 |
40.01.25.620 |
SK40x25x100-AD+B |
100 |
25 |
64 |
40.01.32.620 |
SK40x32x100-AD+B |
100 |
32 |
72 |
|
40.01.06.63 |
SK40x06x160-AD+B |
160 |
6 |
25 |
40.01.08.63 |
SK40x08x160-AD+B |
160 |
8 |
28 |
40.01.10.63 |
SK40x10x160-AD+B |
160 |
10 |
35 |
40.01.12.63 |
SK40x12x160-AD+B |
160 |
12 |
42 |
40.01.16.63 |
SK40x16x160-AD+B |
160 |
16 |
44 |
40.01.20.63 |
SK40x20x160-AD+B |
160 |
20 |
48 |
|
50.01.06.6 |
SK50x06x 63-AD+B |
63 |
6 |
25 |
50.01.08.6 |
SK50x08x 63-AD+B |
63 |
8 |
28 |
50.01.10.6 |
SK50x10x 63-AD+B |
63 |
10 |
35 |
50.01.12.6 |
SK50x12x 63-AD+B |
63 |
12 |
42 |
50.01.14.6 |
SK50x14x 63-AD+B |
63 |
14 |
44 |
50.01.16.6 |
SK50x16x 63-AD+B |
63 |
16 |
48 |
50.01.18.6 |
SK50x18x 63-AD+B |
63 |
18 |
50 |
50.01.20.6 |
SK50x20x 63-AD+B |
63 |
20 |
52 |
50.01.25.6 |
SK50x25x 80-AD+B |
80 |
25 |
64 |
50.01.32.6 |
SK50x32x100-AD+B |
100 |
32 |
72 |
50.01.40.6 |
SK50x40x100-AD+B |
100 |
40 |
80 |
50.01.50.6 |
SK50x50x120-AD+B |
120 |
50 |
100 |
|
MAS BT |
Art.-Nr. |
Type |
A |
d |
D |
30.05.06.60 |
BT30x06x 60-AD |
60 |
6 |
25 |
30.05.08.60 |
BT30x08x 60-AD |
60 |
8 |
28 |
30.05.10.60 |
BT30x10x 60-AD |
60 |
10 |
35 |
30.05.12.60 |
BT30x12x 60-AD |
60 |
12 |
42 |
30.05.14.60 |
BT30x14x 60-AD |
60 |
14 |
44 |
30.05.16.60 |
BT30x16x 60-AD |
60 |
16 |
48 |
30.05.18.60 |
BT30x18x 60-AD |
60 |
18 |
50 |
30.05.20.60 |
BT30x20x 60-AD |
60 |
20 |
50 |
30.05.25.60 |
BT30x25x 75-AD |
75 |
25 |
50 |
30.05.32.60 |
BT30x32x 85-AD |
85 |
32 |
52 |
|
30.05.06.62 |
BT30x06x100-AD |
100 |
6 |
25 |
30.05.08.62 |
BT30x08x100-AD |
100 |
8 |
28 |
30.05.10.62 |
BT30x10x100-AD |
100 |
10 |
35 |
30.05.12.62 |
BT30x12x100-AD |
100 |
12 |
42 |
30.05.16.62 |
BT30x16x100-AD |
100 |
16 |
48 |
30.05.20.62 |
BT30x20x100-AD |
100 |
20 |
52 |
|
40.05.16.06 |
BT40x16x 35-AD |
35 |
16 |
48 |
40.05.20.06 |
BT40x20x 35-AD |
35 |
20 |
50 |
40.05.25.06 |
BT40x25x 35-AD |
35 |
25 |
50 |
|
40.05.06.60 |
BT40x06x 65-AD |
65 |
6 |
25 |
40.05.08.60 |
BT40x08x 65-AD |
65 |
8 |
28 |
40.05.10.60 |
BT40x10x 65-AD |
65 |
10 |
35 |
40.05.12.60 |
BT40x12x 65-AD |
65 |
12 |
42 |
40.05.14.60 |
BT40x14x 65-AD |
65 |
14 |
44 |
40.05.16.60 |
BT40x16x 65-AD |
65 |
16 |
48 |
40.05.18.60 |
BT40x18x 65-AD |
65 |
18 |
50 |
40.05.20.60 |
BT40x20x 65-AD |
65 |
20 |
50 |
40.05.25.60 |
BT40x25x 65-AD |
65 |
25 |
64 |
40.05.32.60 |
BT40x32x 75-AD |
75 |
32 |
72 |
40.05.40.60 |
BT40x40x120-AD+B |
120 |
40 |
80 |
|
40.05.06.62 |
BT40x06x100-AD+B |
100 |
6 |
25 |
40.05.08.62 |
BT40x08x100-AD+B |
100 |
8 |
28 |
40.05.10.62 |
BT40x10x100-AD+B |
100 |
10 |
35 |
40.05.12.62 |
BT40x12x100-AD+B |
100 |
12 |
42 |
40.05.14.62 |
BT40x14x100-AD+B |
100 |
14 |
44 |
40.05.16.62 |
BT40x16x100-AD+B |
100 |
16 |
48 |
40.05.18.62 |
BT40x18x100-AD+B |
100 |
18 |
50 |
40.05.20.62 |
BT40x20x100-AD+B |
100 |
20 |
50 |
40.05.25.62 |
BT40x25x100-AD+B |
100 |
25 |
64 |
40.05.32.62 |
BT40x32x100-AD+B |
100 |
32 |
72 |
|
40.05.06.63 |
BT40x06x160-AD+B |
160 |
6 |
25 |
40.05.08.63 |
BT40x08x160-AD+B |
160 |
8 |
28 |
40.05.10.63 |
BT40x10x160-AD+B |
160 |
10 |
35 |
40.05.12.63 |
BT40x12x160-AD+B |
160 |
12 |
42 |
40.05.16.63 |
BT40x16x160-AD+B |
160 |
16 |
44 |
40.05.20.63 |
BT40x20x160-AD+B |
160 |
20 |
48 |
|
50.05.06.60 |
BT50x06x 80-AD+B |
80 |
6 |
25 |
50.05.08.60 |
BT50x08x 80-AD+B |
80 |
8 |
28 |
50.05.10.60 |
BT50x10x 80-AD+B |
80 |
10 |
35 |
50.05.12.60 |
BT50x12x 80-AD+B |
80 |
12 |
42 |
50.05.14.60 |
BT50x14x 80-AD+B |
80 |
14 |
44 |
50.05.16.60 |
BT50x16x 80-AD+B |
80 |
16 |
48 |
50.05.18.60 |
BT50x18x 80-AD+B |
80 |
18 |
50 |
50.05.20.60 |
BT50x20x 80-AD+B |
80 |
20 |
52 |
50.05.25.60 |
BT50x25x100-AD+B |
100 |
25 |
64 |
50.05.32.60 |
BT50x32x120-AD+B |
120 |
32 |
72 |
50.05.40.60 |
BT50x40x120-AD+B |
120 |
40 |
80 |
50.05.50.60 |
BT50x50x125-AD+B |
125 |
50 |
100 |
|
