Live centres - for interchangeable inserts
 Interchangeable inserts

A06

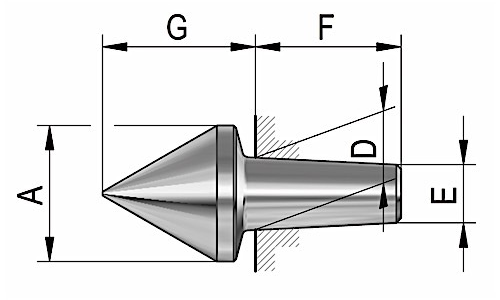

Interchangeable inserts 60°

   Item No.

  Size  A mm  D mm  E mm  F mm  G mm
   070725  102  16  7  5.2  18  20
   070728  104  20  12  9.6  24  24
   070731  106  24  12  9.6  24  27.5
   070734  108  28  15  12  30  31.5
   070737  110  38  22  18.5  35  43
   070740  114  50  28  24  40  54

A06
Interchangeable inserts 75°

   Item No.

  Size  A mm  D mm  E mm  F mm  G mm
   070726  102  16  7  5.2  18  17
   070729  104  20  12  9.6  24  19.5
   070732  106  24  12  9.6  24  22.5
   070735  108  28  15  12  30  25.5
   070738  110  38  22  18.5  35  35
   070741  114  50  28  24  40  44

A06

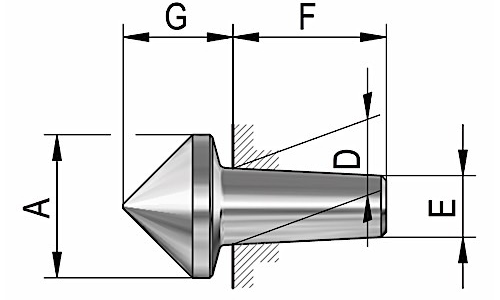

Interchangeable inserts 90°

   Item No.

  Size  A mm  D mm  E mm  F mm  G mm
   070727  102  16  7  5.2  18  14.5
   070730  104  20  12  9.6  24  16.5
   070733  106  24  12  9.6  24  19
   070736  108  28  15  12  30  21.5
   070739  110  38  22  18.5  35  29
   070742  114  50  28  24  40  36

A06

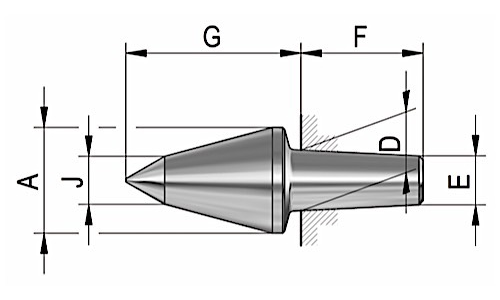

Interchangeable inserts 60° VL

   Item No.

  Size  A mm  D mm  E mm  F mm  G mm  J mm
   070719  102  14  7  5.2  18  25  6
   070720  104  18  12  9.6  24  30  8
   070721  108  26  15  12  30  43  12
   070722  110  32  22  18.5  35  55  13
   070723  114  42  28  24  40  70  18.5

A06

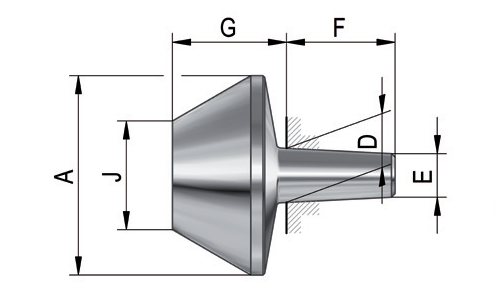

Interchangeable inserts for tubular workpieces 60°

   Item No.

  Size  A mm  D mm  E mm  F mm  G mm  J mm
   070700  102  14  7  5.2  18  21  10
   070701  104  35  12  9.6  24  26  15
   070702  106  45  12  9.6  24  27  25
   070703  108  55  15  12  30  31.5  30
   070704  110  70  22  18.5  35  39  40
   070705  114  100  28  24  40  52  55

A06

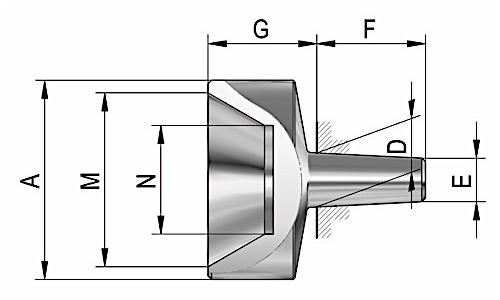

Interchangeable inserts A for centerless workpieces 60°

   Item No.

  Size  A mm  D mm  E mm  F mm  G mm  M mm  N mm
   070707  102  25  7  5.2  18  18  20  10
   070708  104  35  12  9.6  24  24  30  15
   070709  106  45  12  9.6  24  25  40  25
   070710  108  55  15  12  30  30  48  30
   070711  110  70  22  18.5  35  39  63  40
   070712  114  100  28  24  40  52  90  55

A06

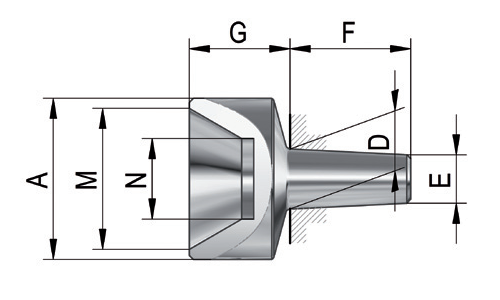

Interchangeable inserts B for centerless workpieces 60°

   Item No.

  Size  A mm  D mm  E mm  F mm  G mm  M mm  N mm
   228620  102  16  7  5.2  18  12  12  6
   228621  106  22  12  9.6  24  16  18  10
   228622  108  40  15  12  30  25  35  20
   308632  110  52  22  18.5  35  30  45  30

A06

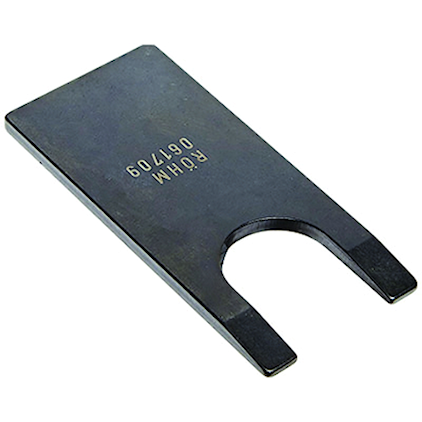

Extractor

   Item No.

  For size
   061707  102
   061708  104/106/108
   061709  110/114

A14

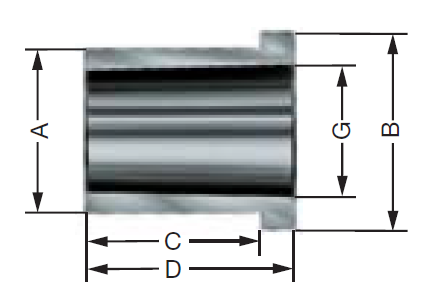

Mounting sleeve for clamping the live centre in the lathe chuck

   Item No.

  MT inside  A mm  B mm  C mm  D mm  G mm
   085033  3  32  39  32  40  23.825
   085034  4  40  47  42  50  31.267
   085035  5  55  62  52  60  44.399
   085036  6  75  83  62  70  63.448





We reserve the right to make technical changes.
