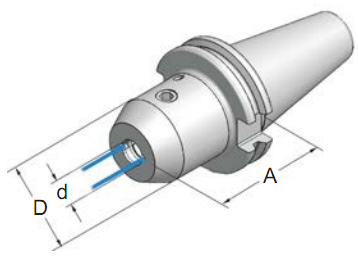

Holders for straight shank tools Weldon DIN 1835 B with coolant channel
Taper angle AT3, Concentricity from the taper to the holding part < 0.005
Base-body balanced, SK30/BT30 G 2.5 - 25,000 r.p.m. SK40/BT40 G 2.5 - 20,000 r.p.m. SK50/BT50 G 2.5 - 15,000 r.p.m. For tools with through coolant, a sealing ring must be ordered separately!
|
DIN 69871 |
Art.-Nr. |
Type |
A |
d |
D |
|
|
|
|
|
|
|
|
|
40.01.06.66 |
SK40x06x 65-AD+B+C |
65 |
6 |
25 |
40.01.08.66 |
SK40x08x 65-AD+B+C |
65 |
8 |
28 |
40.01.10.66 |
SK40x10x 65-AD+B+C |
65 |
10 |
35 |
40.01.12.66 |
SK40x12x 65-AD+B+C |
65 |
12 |
42 |
40.01.14.66 |
SK40x14x 65-AD+B+C |
65 |
14 |
44 |
40.01.16.66 |
SK40x16x 65-AD+B+C |
65 |
16 |
48 |
40.01.18.66 |
SK40x18x 65-AD+B+C |
65 |
18 |
50 |
40.01.20.66 |
SK40x20x 65-AD+B+C |
65 |
20 |
52 |
40.01.25.66 |
SK40x25x 75-AD+B+C |
75 |
25 |
64 |
40.01.32.66 |
SK40x32x 75-AD+B+C |
75 |
32 |
72 |
|
40.01.06.662 |
SK40x06x100-AD+B+C |
100 |
6 |
25 |
40.01.08.662 |
SK40x08x100-AD+B+C |
100 |
8 |
28 |
40.01.10.662 |
SK40x10x100-AD+B+C |
100 |
10 |
35 |
40.01.12.662 |
SK40x12x100-AD+B+C |
100 |
12 |
42 |
40.01.16.662 |
SK40x16x100-AD+B+C |
100 |
16 |
48 |
40.01.20.662 |
SK40x20x100-AD+B+C |
100 |
20 |
52 |
40.01.25.662 |
SK40x25x100-AD+B+C |
100 |
25 |
64 |
40.01.32.662 |
SK40x32x100-AD+B+C |
100 |
32 |
72 |
|
50.01.06.66 |
SK50x06x100-AD+B+C |
100 |
6 |
25 |
50.01.08.66 |
SK50x08x100-AD+B+C |
100 |
8 |
28 |
50.01.10.66 |
SK50x10x100-AD+B+C |
100 |
10 |
35 |
50.01.12.66 |
SK50x12x100-AD+B+C |
100 |
12 |
42 |
50.01.14.66 |
SK50x14x100-AD+B+C |
100 |
14 |
44 |
50.01.16.66 |
SK50x16x100-AD+B+C |
100 |
16 |
48 |
50.01.18.66 |
SK50x18x100-AD+B+C |
100 |
18 |
50 |
50.01.20.66 |
SK50x20x100-AD+B+C |
100 |
20 |
52 |
50.01.25.66 |
SK50x25x100-AD+B+C |
100 |
25 |
64 |
50.01.32.66 |
SK50x32x100-AD+B+C |
100 |
32 |
72 |
50.01.40.66 |
SK50x40x100-AD+B+C |
100 |
40 |
80 |
50.01.50.66 |
SK50x50x100-AD+B+C |
120 |
50 |
100 |
|
50.01.10.663 |
SK50x10x160-AD+B+C |
160 |
10 |
35 |
50.01.12.663 |
SK50x12x160-AD+B+C |
160 |
12 |
42 |
50.01.16.663 |
SK50x16x160-AD+B+C |
160 |
16 |
48 |
50.01.20.663 |
SK50x20x160-AD+B+C |
160 |
20 |
52 |
50.01.25.663 |
SK50x25x160-AD+B+C |
160 |
25 |
64 |
|
MAS BT |
Art.-Nr. |
Type |
A |
d |
D |
30.05.06.66 |
BT30x06x 60-AD+C |
60 |
6 |
25 |
30.05.08.66 |
BT30x08x 60-AD+C |
60 |
8 |
28 |
30.05.10.66 |
BT30x10x 60-AD+C |
60 |
10 |
35 |
30.05.12.66 |
BT30x12x 60-AD+C |
60 |
12 |
42 |
30.05.14.66 |
BT30x14x 60-AD+C |
60 |
14 |
44 |
30.05.16.66 |
BT30x16x 60-AD+C |
60 |
16 |
48 |
30.05.18.66 |
BT30x18x 60-AD+C |
60 |
18 |
50 |
30.05.20.66 |
BT30x20x 60-AD+C |
60 |
20 |
52 |
|
40.05.06.66 |
BT40x06x 65-AD+B+C |
65 |
6 |
25 |
40.05.08.66 |
BT40x08x 65-AD+B+C |
65 |
8 |
28 |
40.05.10.66 |
BT40x10x 65-AD+B+C |
65 |
10 |
35 |
40.05.12.66 |
BT40x12x 65-AD+B+C |
65 |
12 |
42 |
40.05.14.66 |
BT40x14x 65-AD+B+C |
65 |
14 |
44 |
40.05.16.66 |
BT40x16x 65-AD+B+C |
65 |
16 |
48 |
40.05.18.66 |
BT40x18x 65-AD+B+C |
65 |
18 |
50 |
40.05.20.66 |
BT40x20x 65-AD+B+C |
65 |
20 |
52 |
40.05.25.66 |
BT40x25x 75-AD+B+C |
75 |
25 |
64 |
40.05.32.66 |
BT40x32x 75-AD+B+C |
75 |
32 |
72 |
|
40.05.06.662 |
BT40x06x100-AD+B+C |
100 |
6 |
25 |
40.05.08.662 |
BT40x08x100-AD+B+C |
100 |
8 |
28 |
40.05.10.662 |
BT40x10x100-AD+B+C |
100 |
10 |
35 |
40.05.12.662 |
BT40x12x100-AD+B+C |
100 |
12 |
42 |
40.05.16.662 |
BT40x16x100-AD+B+C |
100 |
16 |
48 |
40.05.20.662 |
BT40x20x100-AD+B+C |
100 |
20 |
52 |
40.05.25.662 |
BT40x25x100-AD+B+C |
100 |
25 |
64 |
40.05.32.662 |
BT40x32x100-AD+B+C |
100 |
32 |
72 |
|
50.05.06.66 |
BT50x06x100-AD+B+C |
100 |
6 |
25 |
50.05.08.66 |
BT50x08x100-AD+B+C |
100 |
8 |
28 |
50.05.10.66 |
BT50x10x100-AD+B+C |
100 |
10 |
35 |
50.05.12.66 |
BT50x12x100-AD+B+C |
100 |
12 |
42 |
50.05.14.66 |
BT50x14x100-AD+B+C |
100 |
14 |
44 |
50.05.16.66 |
BT50x16x100-AD+B+C |
100 |
16 |
48 |
50.05.18.66 |
BT50x18x100-AD+B+C |
100 |
18 |
50 |
50.05.20.66 |
BT50x20x100-AD+B+C |
100 |
20 |
52 |
50.05.25.66 |
BT50x25x100-AD+B+C |
100 |
25 |
64 |
50.05.32.66 |
BT50x32x120-AD+B+C |
120 |
32 |
72 |
50.05.40.66 |
BT50x40x120-AD+B+C |
120 |
40 |
80 |
50.05.50.66 |
BT50x50x165-AD+B+C |
165 |
50 |
100 |
|
50.05.10.663 |
BT50x10x160-AD+B+C |
160 |
10 |
35 |
50.05.12.663 |
BT50x12x160-AD+B+C |
160 |
12 |
42 |
50.05.16.663 |
BT50x16x160-AD+B+C |
160 |
16 |
48 |
50.05.20.663 |
BT50x20x160-AD+B+C |
160 |
20 |
52 |
50.05.25.663 |
BT50x25x160-AD+B+C |
160 |
25 |
64 |
|
