Constant face drivers
 CoA

APPLICATION
For the rational turning of workpieces on its entire length
without reclamping with maximum precision.

TYPE
Basic body with morse taper / cylindrical shank / short
taper / centring mount and hydraulic / mechanical
pressure compensation.
Clamping circuit Ø 8-80 mm.
Workpiece weight max. 100 kg.

CUSTOMER BENEFITS
• Constant clamping force thanks to hydraulic /
  mechanical pressure compensation, even for uneven
  workpiece faces
• Stable and constant workpiece length stop on the
  front side thanks to resilient centre point
• Maximum concentricity of up to 0.015 mm
• Maximum flexibility thanks to universal exchange
  of driving disc and centre point

TECHNICAL FEATURES
- Guide value for axially permissible total load on
   3 support pistons: 20,000 N


A14

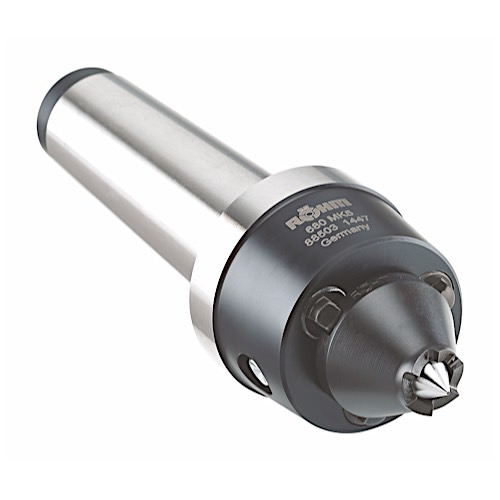

Basic body with morse taper (basic bodies without driving disc and centre), hydraulic

 Item No.

  MT  A mm  B mm  H mm  Z mm  Stroke
 Centre mm		  Weight
 approx. g
 088173  3  70  54  max. 45 min. 26  16  10  1600
 088174  4  70  56.5  max. 45 min. 26  16  15  1800
 088175  5  70  56.5  max. 45 min. 26  16  15  2800
 088176  6  70  56.5  max. 45 min. 26  16  15  4400


A14

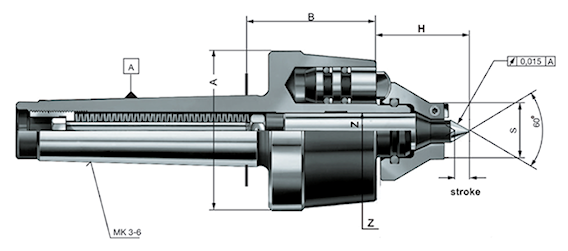

Basic body with morse taper, with draw-off nut (basic bodies without driving disc and
centre), hydraulic

 Item No.

  MT  A mm  B mm  H mm  Z mm  Stroke
 Centre mm		  Weight
 approx. g
 088177  3  82  54  max. 45 min. 26  16  10  1800
 088178  4  82  56.5  max. 45 min. 26  16  15  2200
 088179  5  82  56.5  max. 45 min. 26  16  15  3000
 088180  6  82  56.5  max. 45 min. 26  16  15  4600

A14

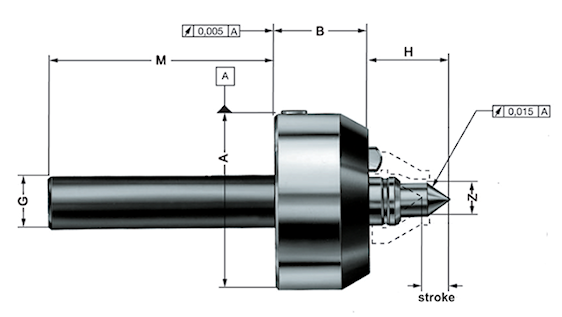

Basic body with cylindrical shank for clamping in lathe chucks, with spring package
(basic body without driving disc and centre) mechanical/hydraulic

 Item No.

  A mm  B mm  G mm  H mm  M mm  Z mm  Stroke
 Centre mm		  Weight
 approx. g
 0880741)  85  45  25  max. 45 min. 26  110  16  15  2300
 3130852)  85  45  25  max. 45 min. 26  110  16  15  2300

1) with hydraulic compensation
2) with mechanical compensation

A14

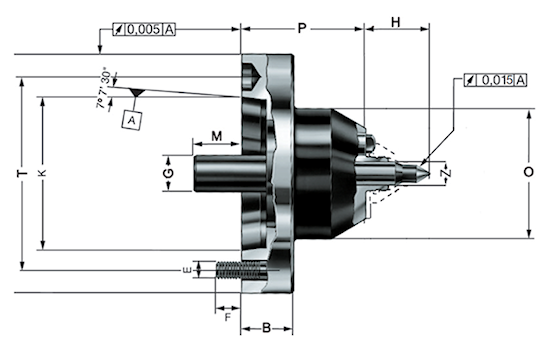

Basic body with short taper ISO 702-1 (DIN 55026), with spring package
(basic body without driving disc and centre) mechanical

 Item_No.

  Short
 taper		  A
 mm		  B
 mm		  E  F
 mm		  G
 mm		  H
 mm		  K
 mm		  M
 mm		  O
 mm		  P
 mm		  T
 mm		  Z
 mm		  Stroke
 Centre
 mm		  Weight
 approx.
 g
 313905  5  133  -  M10  15  25  max.45
 min.26		  82.563  32  90  86  104.8  16  11  6500
 313906  6  165  35  M12  18  25  max.45
 min.26		  106.375  32  90  86  133.4  16  11  7000
 313907  8  210  40  M16  23  25  max.45
 min.26		  139.719  32  90  86  171.4  16  11  8100

A14

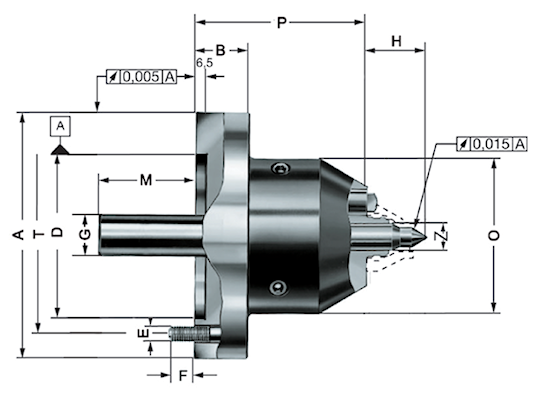

Basic body flange type, with spring set (basic body without driving disc and centre)
mechanical / hydraulic

 Item_No.

  A
 mm		  B
 mm		  D
 mm		  E  F
 mm		  G
 mm		  H
 mm		  M
 mm		  O
 mm		  P
 mm		  T
 mm		  Z
 mm		  Stroke
 Centre
 mm		  Weight
 approx.
 g
 0880461)  142  30  100  M10  15  25  max.45
 min.26		  61  90  98  120  16  15  7300
 3139102)  142  30  100  M10  15  25  max.45
 min.26		  61  90  98  120  16  15  7300

1) with hydraulic compensation
2) with mechanical compensation

A14

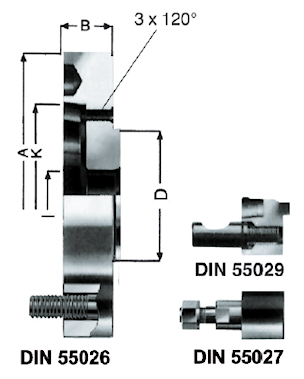

Adapter plate short taper

 Item No.

  Design  Taper  A mm  B mm  D mm  l mm  K mm  Weight approx. g
 088485  ISO 702-1  5  140  30  100  38  82.563  3100
 088486  ISO 702-1  6  167  35  100  38  106.39  4800
 088487  ISO 702-1  8  216  40  100  38  139.735  8700
 088488  ISO 702-1  11  280  45  100  38  196.885  17000
 088480  ISO 702-3  5  140  30  100  38  82.563  3100
 088481  ISO 702-3  6  167  35  100  38  106.39  4800
 088482  ISO 702-3  8  216  40  100  38  139.735  8700
 088483  ISO 702-3  11  280  45  100  38  196.885  17000
 088495  ISO 702-2  5  140  30  100  38  82.563  3100
 088496  ISO 702-2  6  167  35  100  38  106.39  4800
 088497  ISO 702-2  8  216  40  100  38  139.735  8700
 088498  ISO 702-2  11  280  45  100  38  196.885  17000





We reserve the right to make technical changes.
