Constant face drivers
 Accessories CoA

A14

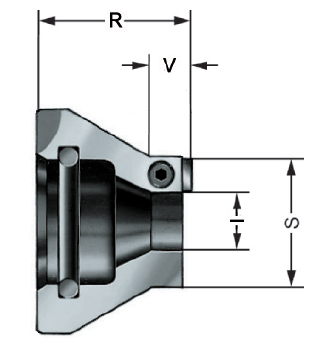

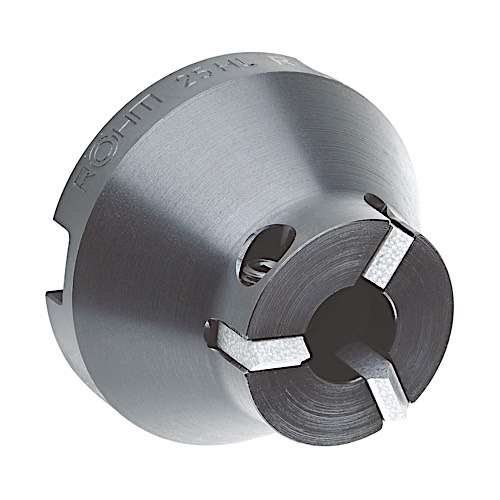

Driving discs, with interchangeable carbide driving plates 6 x 3.2, right- and left-hand
rotation

   Item No.

  Clamping
 circuit Ø
 S mm		  Approx.
 turning
 range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
   088545  20 H  21-40  7  30  5  6  8000
   088546  25 H  26-50  11  30  8  10  8000
   088547  32 H  33-64  17.5  30  10  16  8000

 

 

 

A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, right-hand rotation

   Item No.

  Clamping
 circuit Ø
 S mm		  Approx.
 turning
 range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
   089065  20 H  21-40  7  30  5  6  8000
   089066  25 H  26-50  11  30  8  10  8000
   089067  32 H  33-64  17.5  30  10  16  8000

 

 

 

A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, left-hand rotation

   Item No.

  Clamping
 circuit Ø
 S mm		  Approx.
 turning
 range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
   089085  20 H  21-40  7  30  5  6  8000
   089086  25 H  26-50  11  30  8  10  8000
   089087  32 H  33-64  17.5  30  10  16  8000

 

 

 

A14

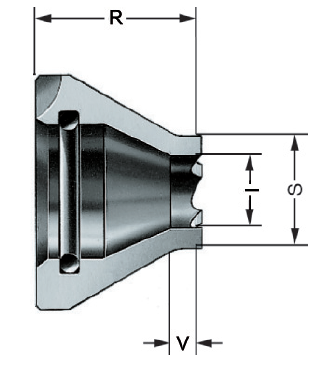

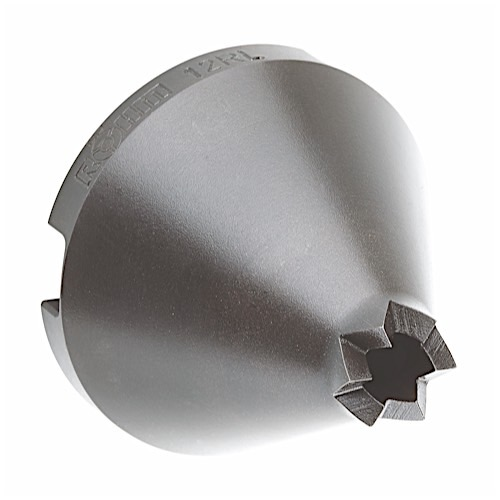

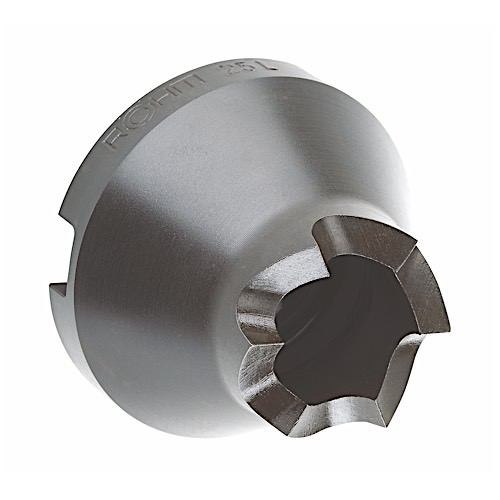

Driving discs, toothed, right- and left-hand rotation

   Item No.

  Clamping
 circuit Ø
 S mm		  Approx.
 turning
 range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
   088541  8  9-16  4.5  38  4  4  4000
   088542  10  11-20  4.5  38  4  4  6000
   088543  12  13-24  7  36  4  6  6000
   088544  16  17-32  11  33  4  10  6000

  Driving discs with carbide toothing on request

 

A14

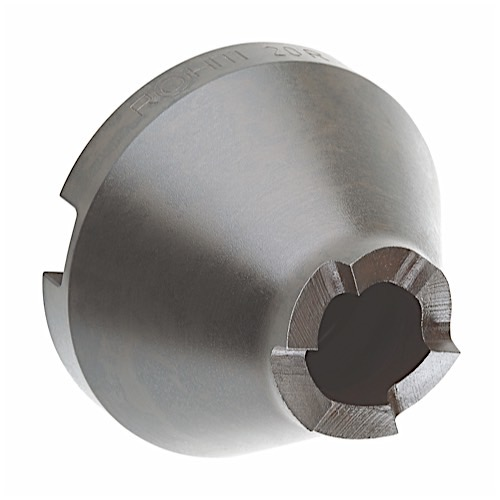

Driving discs, toothed, right-hand rotation

   Item No.

  Clamping
 circuit Ø
 S mm		  Approx.
 turning
 range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
   088061  8  9-16  4.5  38  4  4  4000
   088062  10  11-20  4.5  38  4  4  6000
   088063  12  13-24  7  36  4  6  6000
   088064  16  17-32  11  33  4  10  6000
   088065  20  21-40  13  30  4  12  8000
   088066  25  26-50  17  30  8  16  10000
   088067  32  33-64  22  30  10  16  12500

  Driving discs with carbide toothing, friction lining or diamond grain on request

A14
Driving discs, toothed, left-hand rotation

   Item No.

  Clamping
 circuit Ø
 S mm		  Approx.
 turning
 range		  I mm  R mm  V mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
   088081  8  9-16  4.5  38  4  4  4000
   088082  10  11-20  4.5  38  4  4  6000
   088083  12  13-24  7  36  4  6  6000
   088084  16  17-32  11  33  4  10  6000
   088085  20  21-40  13  30  4  12  8000
   088086  25  26-50  17  30  8  16  10000
   088087  32  33-64  22  30  10  16  12500

  Driving discs with carbide toothing on request

A14

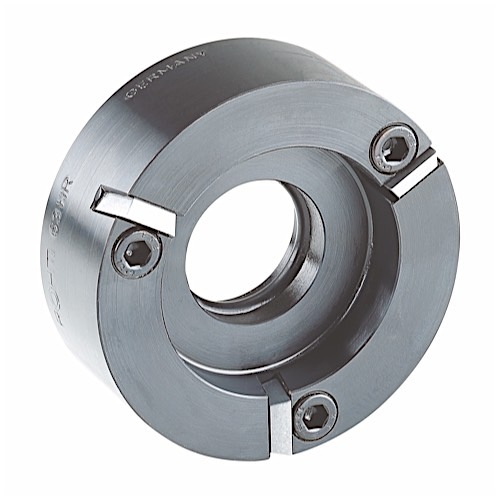

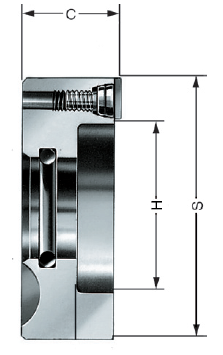

Driving discs, with interchangeable carbide driving plates 6 x 3.2, right- and left-hand
rotation

   Item No.

  Clamping
 circuit Ø
 S mm		  Approx.
 turning
 range		  H mm  C mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
   088548  40  41-80  20  24  16  14000
   088549  50  51-100  28  24  16  14000
   088550  63  64-126  41  24  16  14000
   088551  80  81-160  58  24  16  14000

 

 

 

A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, right-hand rotation

   Item No.

  Clamping
 circuit Ø
 S mm		  Approx.
 turning
 range		  H mm  C mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
   088068  40  41-80  20  24  16  14000
   088069  50  51-100  28  24  16  14000
   088070  63  64-126  41  24  16  14000
   088071  80  81-160  58  24  16  14000

 

 

 

A14
Driving discs, with interchangeable carbide driving plates 6 x 3.2, left-hand rotation

   Item No.

  Clamping
 circuit Ø
 S mm		  Approx.
 turning
 range		  H mm  C mm  Assoc. centre
 point Ø Y mm		  Axial load
 max. N
   088088  40  41-80  20  24  16  14000
   088089  50  51-100  28  24  16  14000
   088090  63  64-126  41  24  16  14000
   088091  80  81-160  58  24  16  14000

 

 

 

A14

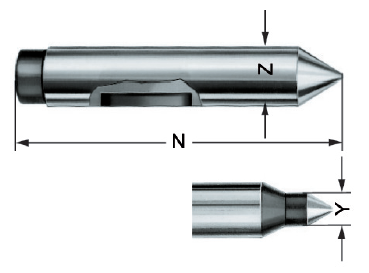

Centres CoA
   Item No.

  Clamping circuit Ø
 S mm		  N mm  Y mm  Z mm
   088351  8-10  90  4  16
   088352  12  90  6  16
   088353  16  90  10  16
   088354  20  90  12  16
   088355  25-80  90  16  16
   086758  25-80  110  16  16

 

A14
Centres CoA
   Item No.

  Taper Ø
 A mm		  Taper Ø
 Y mm		  N mm  Z mm  Weight
 approx. g
   086619  21  10  90  16  136
   086620  27  16  90  16  153
   688878  34  23  90  16  190
   086621  40  29  90  16  210
   688880  48  37  90  16  250
   086622  56  45  90  16  312

 

A14
Carbide driving plates, right- and left-hand rotation

   Item No.

  Size  Clamping circuit Ø mm
   088970  6x3.2  20-32
   087931  9.5x3.2  40-80



A14
Carbide driving plates, right- or left-hand rotation

   Item No.

  Size  Clamping circuit Ø mm
   088810  6x3.2  20-32
   088209  9.5x3.2  40-80



A14

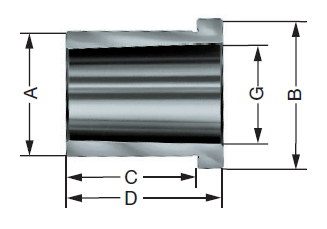

Mounting sleeve, for clamping the face driver in the rotary chuck

   Item No.

  MT inside  A mm  B mm  C mm  D mm  G mm
   085033  3  32  39  32  40  23.825
   085034  4  40  47  42  50  31.267
   085035  5  55  62  52  60  44.399
   085036  6  75  83  62  70  63.448

 

 

C15

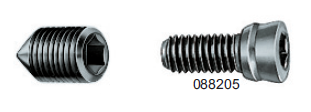

Threaded pin

   Item No.

  Size  Clamping circuit Ø mm
   234695  M 4 x 6  20
   048205  M 5 x 8  25+32
   088205  M 5 x 8  40-80



C15
O-ring

   Item No.

  Size
   006252  21.82x3.53



A14
RÖHM slide rule for determining the axial tailstock force

   Item No.
   088230



A14
Basic equipment in a carton, hydraulic pressure compensation, clamping dia. 12 + 32 mm,
turning range 13-64 mm

   Item No.

  MT  right-hand
 rotation		  left-hand
 rotation		  With draw-
 off nut		  Weight
 approx. g
   088553  3   ●      2100
   088557  3   ●     ●  2400
   088573  3     ●    2100
   088577  3     ●   ●  2400
   088554  4   ●      2400
   088558  4   ●     ●  2700
   088574  4     ●    2400
   088578  4     ●   ●  2700
   088555  5   ●      3300
   088559  5   ●     ●  3600
   088575  5     ●    3300
   088579  5     ●   ●  3600
   088556  6   ●      4900
   088560  6   ●     ●  5200
   088576  6     ●    4900
   088580  6     ●   ●  5200

A14

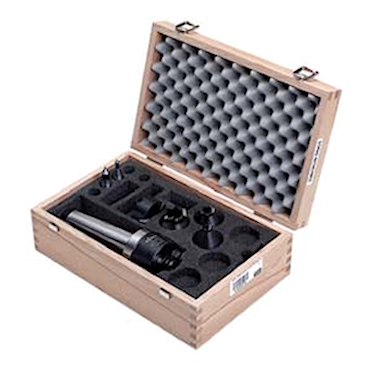

Small assortment in wooden box, hydraulic pressure compensation, clamping dia.
12-50 mm, turning range 13-100 mm


Delivery includes:
- Basic body
- Driving discs clamping circuit
   (S) 12/20/32/50
- Centres-Ø (Y) 6/12		    Item No.

  MT  right-hand
 rotation		  left-hand
 rotation		  With draw-
 off nut		  Weight
 approx. g
   088501  3   ●      3900
   088511  3   ●     ●  4200
   088521  3     ●    3900
   088531  3     ●   ●  4200
   088502  4   ●      4300
   088512  4   ●     ●  4600
   088522  4     ●    4300
   088532  4     ●   ●  4600
   088503  5   ●      4900
   088513  5   ●     ●  5200
   088523  5     ●    4900
   088533  5     ●   ●  5200
   088504  6   ●      6600
   088514  6   ●     ●  6800
   088524  6     ●    6600
   088534  6     ●   ●  6800

A14

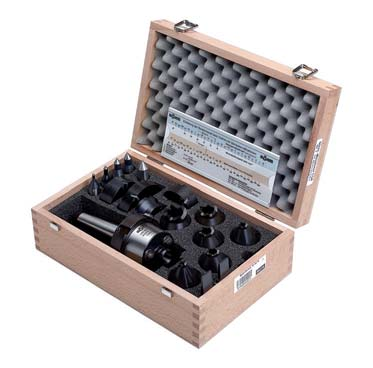

Large assortment in wooden box, hydraulic pressure compensation, clamping dia.
10-80 mm, turning range 11-160 mm


Delivery includes:
- Basic body
- Driving discs clamping circuit (S)
   10/12/16/20/25/32/40/50/63/80
- Centres-Ø (Y) 4/6/10/12/16		    Item No.

  MT  right-hand
 rotation		  left-hand
 rotation		  With draw-
 off nut		  Weight
 approx. g
   088218  3   ●      5600
   088223  3     ●    5600
   088233  3   ●     ●  5900
   088238  3     ●   ●  5900
   088219  4   ●      6000
   088224  4     ●    6000
   088234  4   ●     ●  6300
   088239  4     ●   ●  6300
   088220  5   ●      6600
   088225  5     ●    6600
   088235  5   ●     ●  6900
   088240  5     ●   ●  6900
   088221  6   ●      8300
   088226  6     ●    8300
   088236  6   ●     ●  8500
   088241  6     ●   ●  8500





We reserve the right to make technical changes.
