ISO Taper-toolholders


Holders for straight shank tools Whistle-Notch DIN 1835 E


Taper angle AT3, Concentricity from the taper to the holding part < 0.005

Base-body balanced, SK30/BT30 G 2.5 - 25,000 r.p.m.
                                     SK40/BT40 G 2.5 - 20,000 r.p.m.
                                     SK50/BT50 G 2.5 - 15,000 r.p.m.

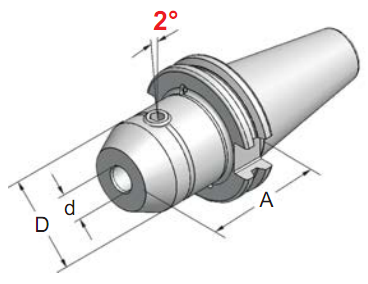

       DIN 69871
 Art.-Nr. Type A d D








 40.01.06.65 SK40x06Ex  65-AD+B   65   6 25
 40.01.08.65 SK40x08Ex  65-AD+B   65   8 28
 40.01.10.65 SK40x10Ex  65-AD+B   65 10 35
 40.01.12.65 SK40x12Ex  65-AD+B   65 12 42
 40.01.14.65 SK40x14Ex  65-AD+B   65 14 44
 40.01.16.65 SK40x16Ex  65-AD+B   65 16 48
 40.01.18.65 SK40x18Ex  65-AD+B   65 18 50
 40.01.20.65 SK40x20Ex  65-AD+B   65 20 52
 40.01.25.65 SK40x25Ex  75-AD+B   75 25 63
 40.01.32.65 SK40x32Ex  75-AD+B   75 32 63

 40.01.06.652 SK40x06Ex100-AD+B 100   6 25
 40.01.08.652 SK40x08Ex100-AD+B 100   8 28
 40.01.10.652 SK40x10Ex100-AD+B 100 10 35
 40.01.12.652 SK40x12Ex100-AD+B 100 12 42
 40.01.14.652 SK40x14Ex100-AD+B 100 14 44
 40.01.16.652 SK40x16Ex100-AD+B 100 16 48
 40.01.20.652 SK40x20Ex100-AD+B 100 20 52

 50.01.06.65 SK50x06Ex  63-AD+B   63   6 25
 50.01.08.65 SK50x08Ex  63-AD+B   63   8 28
 50.01.10.65 SK50x10Ex  63-AD+B   63 10 35
 50.01.12.65 SK50x12Ex  63-AD+B   63 12 42
 50.01.14.65 SK50x14Ex  63-AD+B   63 14 44
 50.01.16.65 SK50x16Ex  63-AD+B   63 16 48
 50.01.18.65 SK50x18Ex  63-AD+B   63 18 50
 50.01.20.65 SK50x20Ex  63-AD+B   63 20 52
 50.01.25.65 SK50x25Ex  80-AD+B   80 25 63
 50.01.32.65 SK50x32Ex100-AD+B 100 32 63
       MAS BT
 Art.-Nr. Type A d D
 30.05.06.65 BT30x06Ex65-AD         65   6 25
 30.05.08.65 BT30x08Ex65-AD         65   8 28
 30.05.10.65 BT30x10Ex65-AD         65 10 35
 30.05.12.65 BT30x12Ex65-AD         65 12 42
 30.05.14.65 BT30x14Ex65-AD         65 14 44
 30.05.16.65 BT30x16Ex65-AD         65 16 48
 30.05.20.65 BT30x20Ex65-AD         65 20 52

 40.05.06.65 BT40x06Ex  65-AD+B   65   6 25
 40.05.08.65 BT40x08Ex  65-AD+B   65   8 28
 40.05.10.65 BT40x10Ex  65-AD+B   65 10 35
 40.05.12.65 BT40x12Ex  65-AD+B   65 12 42
 40.05.14.65 BT40x14Ex  65-AD+B   65 14 44
 40.05.16.65 BT40x16Ex  65-AD+B   65 16 48
 40.05.18.65 BT40x18Ex  65-AD+B   65 18 50
 40.05.20.65 BT40x20Ex  65-AD+B   65 20 52
 40.05.25.65 BT40x25Ex  75-AD+B   75 25 63
 40.05.32.65 BT40x32Ex  75-AD+B   75 32 63

 40.05.06.652 BT40x06Ex100-AD+B 100   6 25
 40.05.08.652 BT40x08Ex100-AD+B 100   8 28
 40.05.10.652 BT40x10Ex100-AD+B 100 10 35
 40.05.12.652 BT40x12Ex100-AD+B 100 12 42
 40.05.14.652 BT40x14Ex100-AD+B 100 14 44
 40.05.16.652 BT40x16Ex100-AD+B 100 16 48
 40.05.20.652 BT40x20Ex100-AD+B 100 20 52

 50.05.06.65 BT50x06Ex  63-AD+B   63   6 25
 50.05.08.65 BT50x08Ex  63-AD+B   63   8 28
 50.05.10.65 BT50x10Ex  63-AD+B   63 10 35
 50.05.12.65 BT50x12Ex  80-AD+B   80 12 42
 50.05.14.65 BT50x14Ex  80-AD+B   80 14 44
 50.05.16.65 BT50x16Ex  80-AD+B   80 16 48
 50.05.18.65 BT50x18Ex  80-AD+B   80 18 50
 50.05.20.65 BT50x20Ex  80-AD+B   80 20 52
 50.05.25.65 BT50x25Ex100-AD+B 100 25 63
 50.05.32.65 BT50x32Ex105-AD+B 105 32 63


Accessories for straight shank holders

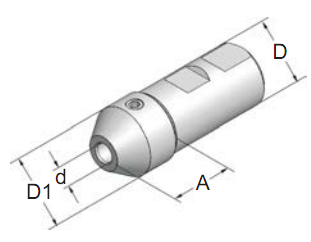

Reducing bushings for toolshanks DIN 1835 B and E
       Weldon
 Art.-Nr. Type A d D D1
 437101 ø20x06 29   6 20 25
 438101 ø20x08 29   8 20 28
 439101 ø20x10 29 10 20 35
 440101 ø20x12 35 12 20 42

 421101 ø32x06 27   6 32 25
 422101 ø32x08 27   8 32 28
 423101 ø32x10 30 10 32 35
 424101 ø32x12 35 12 32 42
 425101 ø32x14 35 14 32 44
 426101 ø32x16 38 16 32 48
 427101 ø32x18 38 18 32 50
 428101 ø32x20 40 20 32 52
       Whistle-Notch
 Art.-Nr. Type A d D D1
 441101 ø20x06 29   6 20 25
 442101 ø20x08 29   8 20 28
 443101 ø20x10 29 10 20 35
 444101 ø20x12 35 12 20 42

 429101 ø32x06 27   6 32 25
 430101 ø32x08 27   8 32 28
 431101 ø32x10 30 10 32 35
 432101 ø32x12 35 12 32 42
 433101 ø32x14 35 14 32 44
 434101 ø32x16 38 16 32 48
 435101 ø32x18 38 18 32 50
 436101 ø32x20 40 20 32 52

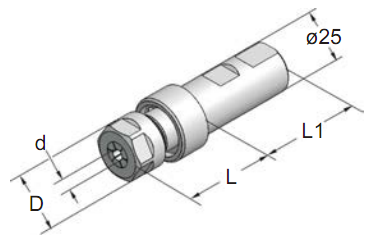

Bushings for toolshanks DIN 1835 B,  Tapping head for collets ER/ESX


Flexible position for compression and tension

       Weldon ø25
 Art.-Nr. Type d D L L1
 25.12.13 ø32x1-10 1-10 32 45 56


Sealing rings for holders for straight shank tools
Weldon DIN 1835 B with through tool coolant channel

       O-Ring
 Art.-Nr. Type
 270100   6.0 x 1.5
 271100   8.0 x 1.5
 272100 10.0 x 2.0
 273100 12.0 x 2.0
 274100 14.0 x 2.0
 275100 16.0 x 2.5
       O-Ring
 Art.-Nr. Type
 276100 18.0 x 2.5
 277100 20.0 x 2.5
 278100 25.0 x 3.0
 279100 32.0 x 3.0
 299100 40.0 x 3.5
 300100 50.0 x 3.5
