HAM 285   HAM 286   HAM 292   HAM 293


 HAM 30-1781 (HAM 286 Superdrill)  solid carbide spiral drill 5 x D

   Engineering data
   • special point ground
   • special chip flute geometry
   • reinforced web thickness
   • 30° RH helix
The current production will be changed to the version with MMP

 Material
 30-1781
   very suitable     limited suitable

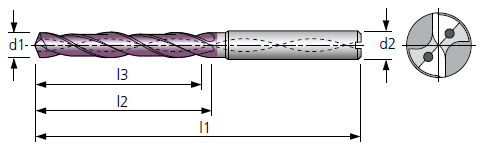

Ø d1
(m7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(m7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
3      23 28 66 6     8.4 49 61 103 10
3.1   23 28 66 6     8.5 49 61 103 10
3.2   23 28 66 6     8.6 49 61 103 10
3.25 23 28 66 6     8.7 49 61 103 10
3.3   23 28 66 6     8.8 49 61 103 10

3.4   23 28 66 6     8.9 49 61 103 10
3.5   23 28 66 6   9  49 61 103 10
3.6   23 28 66 6     9.1 49 61 103 10
3.7   23 28 66 6     9.2 49 61 103 10
3.8   29 36 74 6     9.3 49 61 103 10

3.9   29 36 74 6     9.4 49 61 103 10
4      29 36 74 6     9.5 49 61 103 10
4.1   29 36 74 6     9.6 49 61 103 10
4.2   29 36 74 6     9.7 49 61 103 10
4.3   29 36 74 6     9.8 49 61 103 10

4.4   29 36 74 6     9.9 49 61 103 10
4.5   29 36 74 6   10    49 61 103 10
4.6   29 36 74 6   10.1 56 71 118 12
4.65 29 36 74 6   10.2 56 71 118 12
4.7   29 36 74 6   10.3 56 71 118 12

4.8   35 44 82 6   10.4 56 71 118 12
4.9   35 44 82 6   10.5 56 71 118 12
5      35 44 82 6   10.6 56 71 118 12
5.1   35 44 82 6   10.7 56 71 118 12
5.2   35 44 82 6   10.8 56 71 118 12

5.3   35 44 82 6   10.9 56 71 118 12
5.4   35 44 82 6   11    56 71 118 12
5.5   35 44 82 6   11.2 56 71 118 12
5.55 35 44 82 6   11.5 56 71 118 12
5.6   35 44 82 6   11.8 56 71 118 12

5.7   35 44 82 6   12    56 71 118 12
5.8   35 44 82 6   12.1 60 77 124 14
5.9   35 44 82 6   12.2 60 77 124 14
6      35 44 82 6   12.3 60 77 124 14
6.1   43 53 91 8   12.4 60 77 124 14

6.2   43 53 91 8   12.5 60 77 124 14
6.3   43 53 91 8   12.7 60 77 124 14
6.4   43 53 91 8   12.8 60 77 124 14
6.5   43 53 91 8   13    60 77 124 14
6.6   43 53 91 8   13.5 60 77 124 14

6.7   43 53 91 8   13.8 60 77 124 14
6.8   43 53 91 8   14    60 77 124 14
6.9   43 53 91 8   14.5 63 83 133 16
7      43 53 91 8   14.8 63 83 133 16
7.1   43 53 91 8   15    63 83 133 16

7.2   43 53 91 8   15.1 63 83 133 16
7.3   43 53 91 8   15.5 63 83 133 16
7.4   43 53 91 8   15.8 63 83 133 16
7.5   43 53 91 8   16    63 83 133 16
7.6   43 53 91 8   16.5 71 93 143 18

7.7   43 53 91 8   17    71 93 143 18
7.8   43 53 91 8   17.5 71 93 143 18
7.9   43 53 91 8   18    71 93 143 18
8      43 53 91 8   18.5 77 101 153 20
8.1   49 61 103 10   19    77 101 153 20

8.2   49 61 103 10   19.5 77 101 153 20
8.3   49 61 103 10   20    77 101 153 20





We reserve the right to make technical changes.
