HAM 285   HAM 286   HAM 292   HAM 293


 HAM 30-1861 (HAM 293 Superdrill)  solid carbide spiral drill 12 x D

   Engineering data
   • 4 guide chamfer
   • special point ground
   • special chip flute geometry
   • reinforced web thickness
   • 30° RH helix
The current production will be changed to the version with MMP

 Material
 30-1861
   very suitable     limited suitable

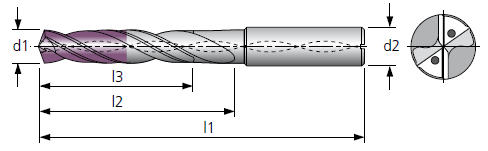

Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
3    48 54 92 6     7.7 94 108 146 8
3.3 48 54 92 6    8   94 108 146 8
3.5 48 54 92 6     8.1 110 120 162 10
3.8 58 64 102 6     8.2 110 120 162 10
4    58 64 102 6     8.4 110 120 162 10

4.2 58 64 102 6    9   110 120 162 10
4.5 58 64 102 6     9.8 110 120 162 10
4.8 70 78 116 6   10    110 120 162 10
5    70 78 116 6   10.5 142 156 204 12
5.5 70 78 116 6   11.2 142 156 204 12

6    70 78 116 6   12    142 156 204 12
6.5 94 108 146 8
6.6 94 108 146 8
6.8 94 108 146 8
7    94 108 146 8





We reserve the right to make technical changes.
