 HAM 30-2700 solid carbide deep hole drill 30 x D

   Engineering data
   • special 4-facet ground
   • special point ground
   • special polished chip flute
     geometry
   • 15° RH helix
   • 4 guide chamfer
The current production will be changed to the version with MMP

 Material
 30-2700
                                  very suitable     limited suitable

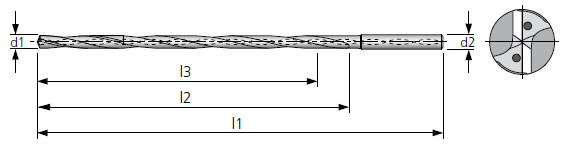

Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(h7)
mm		 l3

mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
2    60 64  110 4     6.5 195 208    250 8
2.2 66   70.4 110 4     6.8 204 217.6 265 8
2.3 69   73.6 110 4   7  210 224    265 8
2.4 72   76.8 110 4     7.5 225 240    280 8
2.5 75 80  115 4     7.8 234 249.6 315 8

2.7 81   86.4 120 4   8  240 256    315 8
2.8 84   89.6 125 4     8.5 255 272    315 10
3    90 96  140 6     8.8 264 281.6 325 10
3.2 96 102.4 150 6   9  270 288    335 10
3.3 99 105.6 150 6     9.8 294 313.6 360 10

3.5 105 112    155 6   10    300 320    365 10
3.8 114 121.6 170 6   10.2 306 326.4 375 12
4    120 128    170 6   10.8 324 345.6 395 12
4.2 126 134.4 185 6   11.8 354 377.6 425 12
4.5 135 144    185 6   12    360 384    430 12

4.8 144 153.6 200 6
5    150 160    200 6
5.5 165 176    215 6
5.8 174 185.6 230 6
6    180 192    230 6

Recommendation for using the deep hole drills:  drilling a pilot hole with HAM 30-1891





We reserve the right to make technical changes.
