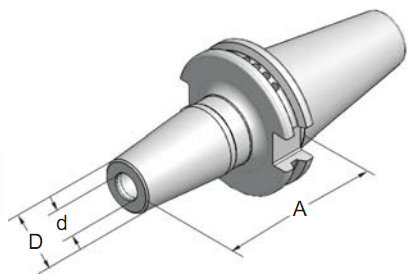

Shrinking chucks without coolant channels
Taper angle AT3, Concentricity from the taper to the holding part < 0.005
SK25+30/BT30 G 2.5 - 25,000 r.p.m. SK40/BT40 G 2.5 - 20,000 r.p.m. SK50/BT50 G 2.5 - 15,000 r.p.m.
|
DIN 69871 |
Art.-Nr. |
Type |
A |
d |
D |
25.01.03.31 |
SK25x03Sx60-AD |
60 |
3 |
10 |
25.01.04.31 |
SK25x04Sx60-AD |
60 |
4 |
11 |
25.01.06.31 |
SK25x06Sx60-AD |
60 |
6 |
21 |
25.01.08.31 |
SK25x08Sx60-AD |
60 |
8 |
21 |
25.01.10.31 |
SK25x10Sx60-AD |
60 |
10 |
21 |
|
SK25 with face contact |
|
|
|
|
30.01.03.31 |
SK30x03Sx70-AD |
70 |
3 |
10 |
30.01.04.31 |
SK30x04Sx70-AD |
70 |
4 |
13 |
30.01.05.31 |
SK30x05Sx70-AD |
70 |
5 |
13 |
30.01.06.31 |
SK30x06Sx70-AD |
70 |
6 |
21 |
30.01.08.31 |
SK30x08Sx70-AD |
70 |
8 |
21 |
30.01.10.31 |
SK30x10Sx70-AD |
70 |
10 |
24 |
30.01.12.31 |
SK30x12Sx70-AD |
70 |
12 |
24 |
30.01.14.31 |
SK30x14Sx70-AD |
70 |
14 |
27 |
30.01.16.31 |
SK30x16Sx70-AD |
70 |
16 |
27 |
|
40.01.03.31 |
SK40x03Sx 80-AD+B |
80 |
3 |
10 |
40.01.04.31 |
SK40x04Sx 80-AD+B |
80 |
4 |
13 |
40.01.05.31 |
SK40x05Sx 80-AD+B |
80 |
5 |
13 |
40.01.06.31 |
SK40x06Sx 80-AD+B |
80 |
6 |
21 |
40.01.08.31 |
SK40x08Sx 80-AD+B |
80 |
8 |
21 |
40.01.10.31 |
SK40x10Sx 80-AD+B |
80 |
10 |
24 |
40.01.12.31 |
SK40x12Sx 80-AD+B |
80 |
12 |
24 |
40.01.14.31 |
SK40x14Sx 80-AD+B |
80 |
14 |
27 |
40.01.16.31 |
SK40x16Sx 80-AD+B |
80 |
16 |
27 |
40.01.18.31 |
SK40x18Sx 80-AD+B |
80 |
18 |
33 |
40.01.20.31 |
SK40x20Sx 80-AD+B |
80 |
20 |
33 |
40.01.25.31 |
SK40x25Sx 80-AD+B |
100 |
25 |
44 |
40.01.32.31 |
SK40x32Sx 80-AD+B |
100 |
32 |
44 |
|
40.01.06.32 |
SK40x06Sx130-AD+B |
130 |
6 |
21 |
40.01.08.32 |
SK40x08Sx130-AD+B |
130 |
8 |
21 |
40.01.10.32 |
SK40x10Sx130-AD+B |
130 |
10 |
24 |
40.01.12.32 |
SK40x12Sx130-AD+B |
130 |
12 |
24 |
40.01.16.32 |
SK40x16Sx130-AD+B |
130 |
16 |
27 |
40.01.20.32 |
SK40x20Sx130-AD+B |
130 |
20 |
33 |
40.01.25.32 |
SK40x25Sx130-AD+B |
130 |
25 |
44 |
40.01.32.32 |
SK40x32Sx130-AD+B |
130 |
32 |
44 |
|
40.01.06.33 |
SK40x06Sx160-AD+B |
160 |
6 |
21 |
40.01.08.33 |
SK40x08Sx160-AD+B |
160 |
8 |
21 |
40.01.10.33 |
SK40x10Sx160-AD+B |
160 |
10 |
24 |
40.01.12.33 |
SK40x12Sx160-AD+B |
160 |
12 |
24 |
40.01.14.33 |
SK40x14Sx160-AD+B |
160 |
14 |
27 |
40.01.16.33 |
SK40x16Sx160-AD+B |
160 |
16 |
27 |
40.01.18.33 |
SK40x18Sx160-AD+B |
160 |
18 |
33 |
40.01.20.33 |
SK40x20Sx160-AD+B |
160 |
20 |
33 |
|
50.01.06.31 |
SK50x06Sx 80-AD+B |
80 |
6 |
21 |
50.01.08.31 |
SK50x08Sx 80-AD+B |
80 |
8 |
21 |
50.01.10.31 |
SK50x10Sx 80-AD+B |
80 |
10 |
24 |
50.01.12.31 |
SK50x12Sx 80-AD+B |
80 |
12 |
24 |
50.01.14.31 |
SK50x14Sx 80-AD+B |
80 |
14 |
27 |
50.01.16.31 |
SK50x16Sx 80-AD+B |
80 |
16 |
27 |
50.01.20.31 |
SK50x20Sx 80-AD+B |
80 |
20 |
33 |
50.01.25.31 |
SK50x25Sx100-AD+B |
100 |
25 |
44 |
50.01.32.31 |
SK50x32Sx100-AD+B |
100 |
32 |
44 |
|
50.01.06.32 |
SK50x06Sx130-AD+B |
130 |
6 |
21 |
50.01.08.32 |
SK50x08Sx130-AD+B |
130 |
8 |
21 |
50.01.10.32 |
SK50x10Sx130-AD+B |
130 |
10 |
24 |
50.01.12.32 |
SK50x12Sx130-AD+B |
130 |
12 |
24 |
50.01.14.32 |
SK50x14Sx130-AD+B |
130 |
14 |
27 |
50.01.16.32 |
SK50x16Sx130-AD+B |
130 |
16 |
27 |
50.01.20.32 |
SK50x20Sx130-AD+B |
130 |
20 |
33 |
50.01.25.32 |
SK50x25Sx130-AD+B |
130 |
25 |
44 |
50.01.32.32 |
SK50x32Sx130-AD+B |
130 |
32 |
44 |
|
MAS BT |
Art.-Nr. |
Type |
A |
d |
D |
30.05.03.31 |
BT30x03Sx70-AD |
70 |
3 |
10 |
30.05.04.31 |
BT30x04Sx70-AD |
70 |
4 |
13 |
30.05.05.31 |
BT30x05Sx70-AD |
70 |
5 |
13 |
30.05.06.31 |
BT30x06Sx70-AD |
70 |
6 |
21 |
30.05.08.31 |
BT30x08Sx70-AD |
70 |
8 |
21 |
30.05.10.31 |
BT30x10Sx70-AD |
70 |
10 |
24 |
30.05.12.31 |
BT30x12Sx70-AD |
70 |
12 |
24 |
30.05.14.31 |
BT30x14Sx70-AD |
70 |
14 |
27 |
30.05.16.31 |
BT30x16Sx70-AD |
70 |
16 |
27 |
|
|
|
|
|
|
|
|
40.05.03.31 |
BT40x03Sx 80-AD+B |
80 |
3 |
10 |
40.05.04.31 |
BT40x04Sx 80-AD+B |
80 |
4 |
13 |
40.05.05.31 |
BT40x05Sx 80-AD+B |
80 |
5 |
13 |
40.05.06.31 |
BT40x06Sx 80-AD+B |
90 |
6 |
21 |
40.05.08.31 |
BT40x08Sx 80-AD+B |
90 |
8 |
21 |
40.05.10.31 |
BT40x10Sx 80-AD+B |
90 |
10 |
24 |
40.05.12.31 |
BT40x12Sx 80-AD+B |
90 |
12 |
24 |
40.05.14.31 |
BT40x14Sx 80-AD+B |
90 |
14 |
27 |
40.05.16.31 |
BT40x16Sx 80-AD+B |
90 |
16 |
27 |
40.05.18.31 |
BT40x18Sx 80-AD+B |
90 |
18 |
33 |
40.05.20.31 |
BT40x20Sx 80-AD+B |
90 |
20 |
33 |
40.05.25.31 |
BT40x25Sx100-AD+B |
100 |
25 |
44 |
40.05.32.31 |
BT40x32Sx100-AD+B |
100 |
32 |
44 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50.05.06.31 |
BT50x06Sx 80-AD+B |
80 |
6 |
21 |
50.05.08.31 |
BT50x08Sx 80-AD+B |
80 |
8 |
21 |
50.05.10.31 |
BT50x10Sx 80-AD+B |
80 |
10 |
24 |
50.05.12.31 |
BT50x12Sx 80-AD+B |
80 |
12 |
24 |
50.05.14.31 |
BT50x14Sx 80-AD+B |
80 |
14 |
27 |
50.05.16.31 |
BT50x16Sx 80-AD+B |
80 |
16 |
27 |
50.05.20.31 |
BT50x20Sx 80-AD+B |
80 |
20 |
33 |
50.05.25.31 |
BT50x25Sx100-AD+B |
100 |
25 |
44 |
50.05.32.31 |
BT50x32Sx100-AD+B |
100 |
32 |
44 |
|
|
|
|
|
|
|
|
|
|
|
