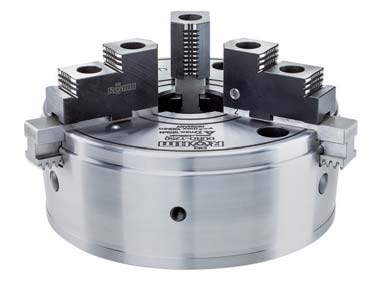

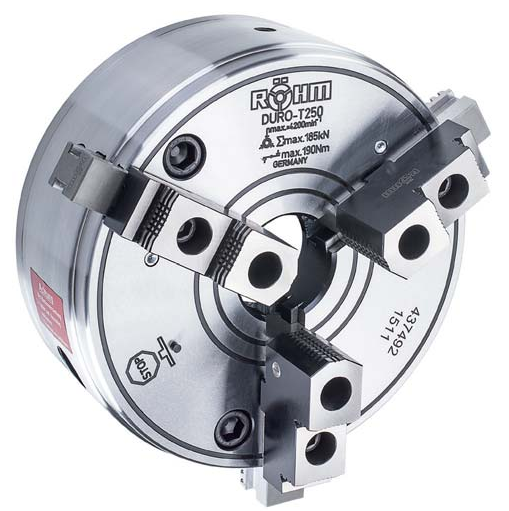

Key bar chucks with quick jaw change system
 DURO-T  with quick jaw change system













APPLICATION
Optimized for turning applications, which require
extremely high clamping forces, maximum concentricity,
as well as reliable long-term repeatability.
In combination with a base plate, stationary use on
milling machines, dividing units and machining centers.

TYPE
Key bar chuck with quick jaw change system.
Guaranteed maximum jaw precision as far as these are
only used on the same chuck, and base and top jaws
are kept screwed on for recurring work.

CUSTOMER BENEFITS
• Maximum clamping force thanks to key bar system
• Concentricity and axial run-out tolerance twice as exact
  as required in DIN precision class 1
• Very high jaw change repeatability
• Balanced & jaws in chuck ground out for concentricity

TECHNICAL FEATURES
- With jaw safeguard
- Chuck body completely surface-hardened
- Visual marking for quick jaw adjustment
- External shape incl. splash-water edge
- Fastening options for strongly stressed sliding surfaces
- Incl. safety key
- High corrosion protection

A08

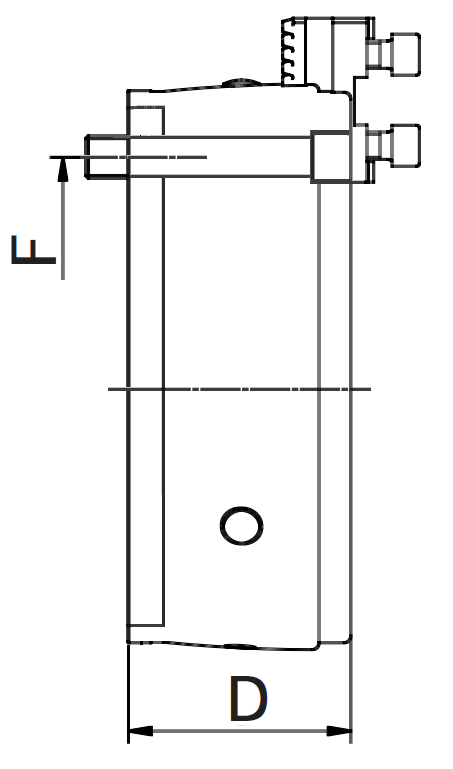

Cylindrical centre mount

 Size  Inch  Through-
 hole mm		  With
 one-piece
 reversible
 jaws		  With
 base
 jaws		  With base
 jaws and
 reversible
 top jaws		  D mm  F mm  Speed
 max.
 min -1		  Max.
 Torque
 Nm		  Max.
 total
 clamping
 force kN
 125  5  32  437475  437482▲  -  46.5  100  6000  40  23
 160  6¼  42  437476▲  437483▲  437490  63  125  5400  120  73
 200  8  52  437477  437484▲  437491  81  160  4600  155  114
 250  10  62  437478▲  437485▲  437492  92  200  4200  190  185
 315  12½  87  437479▲  437486▲  437493  111  250  3300  210  240
 400  15¾  102  437480  437487▲  437494▲  118  315  2200  260  260
 500  20  162  437481  437488▲  437495▲  118  400  1900  320  290
 630  25  252  -  437489▲  437496▲  143  520  1100  350  320
▲  on request
At size 630 chuck body without convex outer contours
Further sizes and mountings available on request

A08

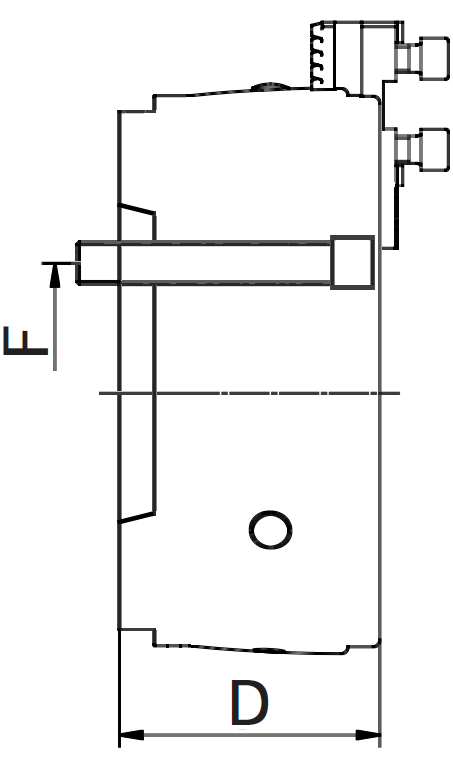

ISO 702-1 (DIN 55026), DIN 55021, ASA B 5.9, mounting from front

 Size  Mount
 short
 taper		  Through-
 hole mm		  With
 one-piece
 reversible
 jaws		  With
 base
 jaws		  With base
 jaws and
 reversible
 top jaws		  D mm  F mm  Speed
 max.
 min -1		  Max.
 Torque
 Nm		  Max.
 total
 clamping
 force kN
 160  4  42  437570▲  437580▲  437591▲  76  82.62  5400  120  73
 160  5  42  437571▲  437581▲  437592▲  79  104.8  5400  120  73
 200  5  52  437572▲  437582▲  437593▲  93  104.8  4600  155  114
 200  6  52  437573▲  437583▲  437594▲  97  133.4  4600  155  114
 250  6  62  437574▲  437584▲  437595▲  108  133.4  4200  190  185
 315  6  87  437575▲  437585▲  437596▲  124  133.4  3300  210  240
 315  8  87  437576▲  437586▲  437597▲  130  171.4  3300  210  240
 400  8  102  437577▲  437587▲  437598▲  135  171.4  2200  260  260
 500  11  162  437578▲  437588▲  437599▲  138  235  1900  320  290
 630  15  252  -  437590-1)▲  437601▲  167  330.2  1100  350  320
▲  on request
-1)  By conserving the precision
At size 630 chuck body without convex outer contours
Further sizes and mountings available on request

A08

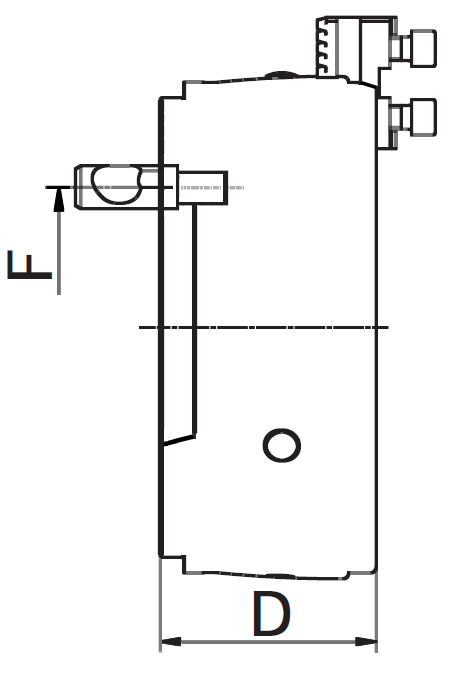

ISO 702-3 (DIN 55027), with studs and locknuts

 Size  Mount
 short
 taper		  Through-
 hole mm		  With
 one-piece
 reversible
 jaws		  With
 base
 jaws		  With base
 jaws and
 reversible
 top jaws		  D mm  F mm  Speed
 max.
 min -1		  Max.
 Torque
 Nm		  Max.
 total
 clamping
 force kN
 125  5  32  437499  437523▲  -  67  104.8  6000  40  23
 160  5  42  437501  437525▲  437548  78  104.8  5400  120  73
 160  6  42  437502  437526▲  437549  85  133.4  5400  120  73
 200  5  52  437504▲  437528▲  437551  96  104.8  4600  155  114
 200  6  52  437505  437529▲  437552  97  133.4  4600  155  114
 250  6  62  437509▲  437533▲  437556  108  133.4  4200  190  185
 250  8  62  437510▲  437534▲  437557▲  110  171.4  4200  190  185
 315  8  87  437512▲  437536▲  437559  129  171.4  3300  210  240
 315  11  87  437513▲  437537▲  437560▲  131  235  3300  210  240
 400  8  102  437515▲  437539▲  437562▲  138  171.4  2200  260  260
 400  11  102  437516▲  437540▲  437563▲  138  235  2200  260  260
 500  11  162  437519▲  437543▲  437566▲  156  235  1900  320  290
 500  15  162  437520▲  437544▲  437567▲  163  330.2  1900  320  290
 630  11  192  -  437545-1)▲  437568▲  165  235  1100  350  320
 630  15  252  -  437546-1)▲  437569▲  167  330.2  1100  350  320
▲  on request
-1)  By conserving the precision
At size 630 chuck body without convex outer contours
Further sizes and mountings available on request

A08

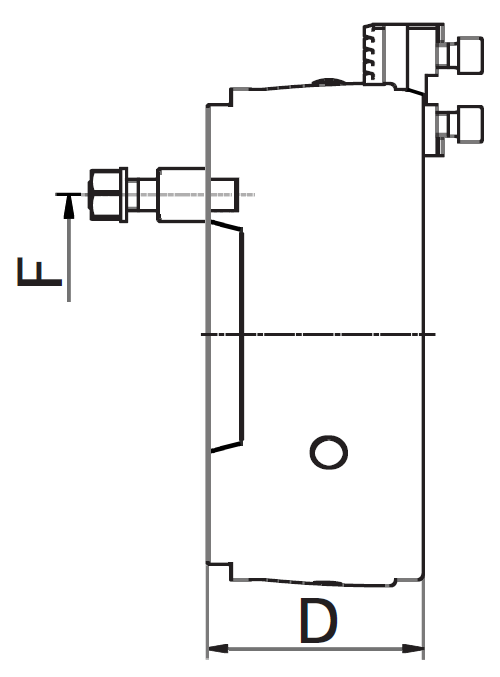

ISO 702-2 (DIN 55029), stud for Camlock

 Size  Mount
 short
 taper		  Through-
 hole mm		  With
 one-piece
 reversible
 jaws		  With
 base
 jaws		  With base
 jaws and
 reversible
 top jaws		  D mm  F mm  Speed
 max.
 min -1		  Max.
 Torque
 Nm		  Max.
 total
 clamping
 force kN
 125  3  32  437602▲  437625▲  -  67  70.66  6000  40  23
 125  4  32  437603▲  437626▲  -  68  82.6  6000  40  23
 160  4  42  437604▲  437627▲  437650▲  83.5  82.6  5400  120  73
 160  5  42  437605▲  437628▲  437651▲  87  104.8  5400  120  73
 160  6  42  437606▲  437629▲  437652▲  104  133.4  5400  120  73
 200  4  52  437607▲  437630▲  437653▲  97.5  82.6  4600  155  114
 200  5  52  437608▲  437631▲  437654▲  101  104.8  4600  155  114
 200  6  52  437609▲  437632▲  437655▲  106  133.4  4600  155  114
 200  8  52  437610▲  437633▲  437656▲  125  171.4  4600  155  114
 250  4  60  437611▲  437634▲  437657▲  118.5  82.6  4200  190  185
 250  5  62  437612▲  437635▲  437658▲  112  104.8  4200  190  185
 250  6  62  437613▲  437636▲  437659▲  117  133.4  4200  190  185
 250  8  62  437614▲  437637▲  437660▲  120  171.4  4200  190  185
 315  6  87  437615▲  437638▲  437661▲  145  133.4  3300  210  240
 315  8  87  437616▲  437639▲  437662▲  136  171.4  3300  210  240
 315  11  87  437617▲  437640▲  437663▲  143  235  3300  210  240
 400  6  102  437618▲  437641▲  437664▲  153  133.4  2200  260  260
 400  8  102  437619▲  437642▲  437665▲  141  171.4  2200  260  260
 400  11  102  437620▲  437643▲  437666▲  148  235  2200  260  260
 400  15  102  437621▲  437644▲  437667▲  168  330.2  2200  260  260
 500  8  135  437622▲  437645▲  437668▲  143  171.4  1900  320  290
 500  11  162  437623▲  437646▲  437669▲  148  235  1900  320  290
 500  15  162  437624▲  437647▲  437670▲  153  330.2  1900  320  290
 630  11  192  -  437648-1)▲  437671▲  170  235  1100  350  320
 630  15  252  -  437649-1)▲  437672▲  175  330.2  1100  350  320
▲  on request
-1)  By conserving the precision
At size 630 chuck body without convex outer contours
Further sizes and mountings available on request





We reserve the right to make technical changes.
