Retention knobs

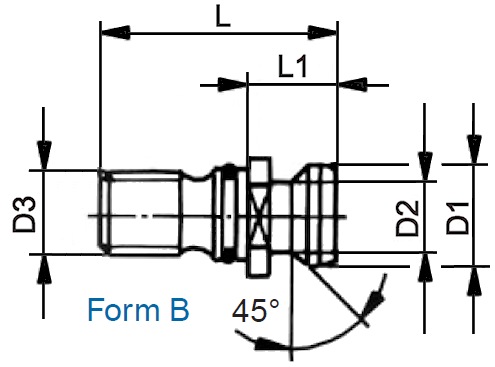

Retention knobs DIN 2080
 Art.-Nr. Type D1 D2 D3 L L1
 40.16.14 DIN 2080 25.3 21.0 M16   53 25.1
 40.16.142 DIN 2080-MK2 25.3 21.0 M10 100 25.1
 40.16.143 DIN 2080-MK3 25.3 21.0 M12 103 25.1
 40.16.144 DIN 2080-MK4 25.3 21.0 M16 115 25.1

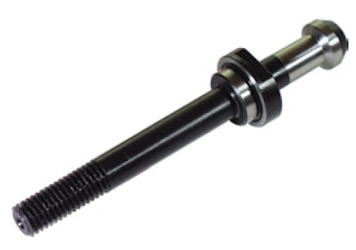

 Art.-Nr. Type D1 D2 D3 L L1
 50.24.14 DIN 2080 39.6 32.0 M24   65 25.1
 50.24.142 DIN 2080-MK2 39.6 32.0 M10 145 25.1
 50.24.143 DIN 2080-MK3 39.6 32.0 M12 135 25.1
 50.24.144 DIN 2080-MK4 39.6 32.0 M16 135 25.1
 50.24.145 DIN 2080-MK5 39.6 32.0 M20 135 25.1

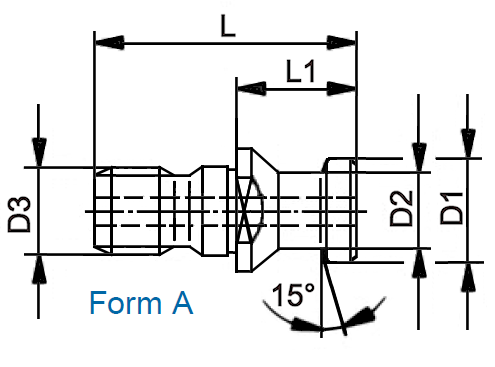

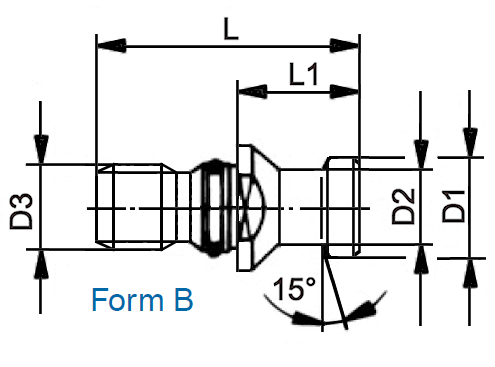

Retention knobs DIN 69872
 Art.-Nr. Type D1 D2 D3 L L1
 30.12.1 DIN 69872-A 13.0   9.0 M12 44 24
 40.16.1 DIN 69872-A 19.0 14.0 M16 54 26
 50.24.1 DIN 69872-A 28.0 21.0 M24 74 34
 30.12.11 DIN 69872-B 13.0   9.0 M12 44 24
 40.16.11 DIN 69872-B 19.0 14.0 M16 54 26
 50.24.11 DIN 69872-B 28.0 21.0 M24 74 34

 40.16.15 DIN 69872-A 19.0 14.0 M16 54 29

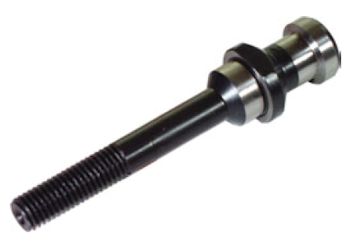

 Art.-Nr. Type D1 D2 D3 L L1
 30.12.102 DIN 69872-MK2 13.0   9.0 M10   90 24
 30.12.103 DIN 69872-MK3 13.0   9.0 M12   95 24
 40.16.102 DIN 69872-MK2 19.0 14.0 M10 101 26
 40.16.103 DIN 69872-MK3 19.0 14.0 M12 104 26
 40.16.104 DIN 69872-MK4 19.0 14.0 M16 116 26
 50.24.102 DIN 69872-MK2 28.0 21.0 M10 154 34
 50.24.103 DIN 69872-MK3 28.0 21.0 M12 144 34
 50.24.104 DIN 69872-MK4 28.0 21.0 M16 144 34
 50.24.105 DIN 69872-MK5 28.0 21.0 M20 144 34


Retention knobs ISO 7388
 Art.-Nr. Type D1 D2 D3 L L1
 40.16.12 ISO 7388-A 18.9 12.9 M16 44.5 16.4
 50.24.12 ISO 7388-A 29.1 19.6 M24 65.5 25.5

 40.16.13 ISO 7388-B 18.9 12.9 M16 44.5 16.4
 50.24.13 ISO 7388-B 29.1 19.6 M24 65.5 25.5

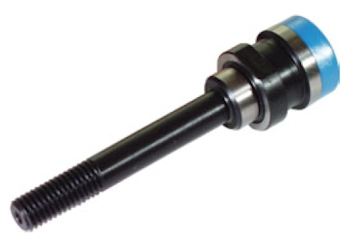

 Art.-Nr. Type D1 D2 D3 L L1
 40.16.122 ISO 7388-MK2 18.9 12.9 M10   91 16.4
 40.16.123 ISO 7388-MK3 18.9 12.9 M12   94 16.4
 40.16.124 ISO 7388-MK4 18.9 12.9 M16 104 16.4
 50.24.122 ISO 7388-MK2 29.1 19.6 M10 145 25.5
 50.24.123 ISO 7388-MK3 29.1 19.6 M12 135 25.5
 50.24.124 ISO 7388-MK4 29.1 19.6 M16 135 25.5
 50.24.125 ISO 7388-MK5 29.1 19.6 M20 135 25.5

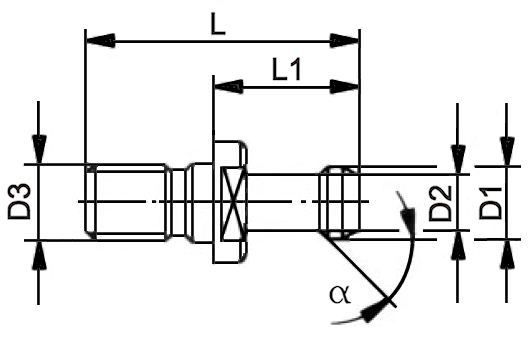

Retention knobs MAS BT45°/60°/90°
 Art.-Nr. Type D1 D2 D3 L L1
 30.12.4 BT30x45° 11.0   7.0 M12 43 23
 30.12.41 BT30x60° 11.0   7.0 M12 43 23
 40.16.4 BT40x45° 15.0 10.0 M16 60 35
 40.16.41 BT40x60° 15.0 10.0 M16 60 35
 40.16.42 BT40x90° 15.0 10.0 M16 60 35
 50.24.4 BT50x45° 23.0 17.0 M24 85 45
 50.24.41 BT50x60° 23.0 17.0 M24 85 45
 50.24.42 BT50x90° 23.0 17.0 M24 85 45
 40.16.4-C BT40x45° i.K. 15.0 10.0 M16 60 35
 50.24.4-C BT50x45° i.K. 23.0 17.0 M24 85 45

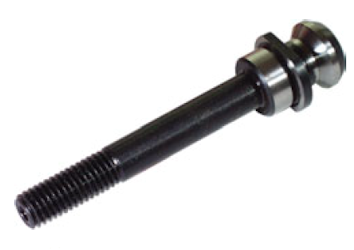

 Art.-Nr. Type D1 D2 D3 L L1
 40.16.402 BT40x45°-MK2 15.0 10.0 M10 110 35
 40.16.403 BT40x45°-MK3 15.0 10.0 M12 113 35
 40.16.404 BT40x45°-MK4 15.0 10.0 M16 125 35
 40.16.412 BT40x60°-MK2 15.0 10.0 M10 110 35
 40.16.413 BT40x60°-MK3 15.0 10.0 M12 113 35
 40.16.414 BT40x60°-MK4 15.0 10.0 M16 125 35
 50.24.402 BT50x45°-MK2 23.0 17.0 M10 165 45
 50.24.403 BT50x45°-MK3 23.0 17.0 M12 155 45
 50.24.404 BT50x45°-MK4 23.0 17.0 M16 155 45
 50.24.405 BT50x45°-MK5 23.0 17.0 M20 155 45





We reserve the right to make technical changes.
