Clamping nuts

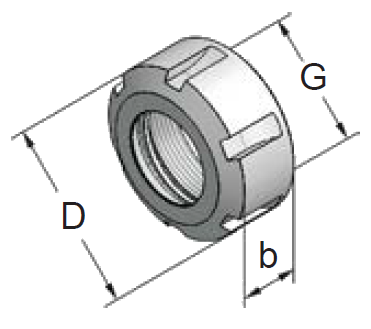

Clamping nuts DIN 6499


 Art.-Nr. Type D b G Nm_max.
 711120 UMQ / ER11 19 11 M14x0.75   30
 716120 UMQ / ER16 28 17 M22x1.50   70
 720120 UMQ / ER20 34 19 M25x1.50 100
 725120 UMQ / ER25 42 20 M32x1.50 130
 732120 UMQ / ER32 50 22 M40x1.50 170
 740120 UMQ / ER40 63 25 M50x1.50 220
 750120 UMQ / ER50 78 35 M64x2.00 300

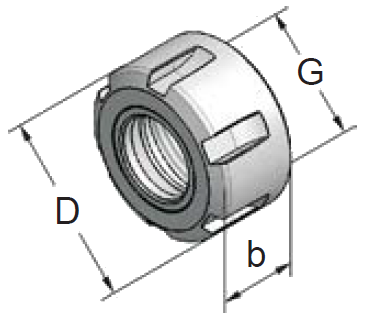

Clamping nuts DIN 6499
friction bearing


 Art.-Nr. Type D b G Nm_max.
 716123 GMG / ER16 28 18 M22x1.50   70
 720123 GMG / ER20 34 20 M25x1.50 100
 725123 GMG / ER25 42 20 M32x1.50 130
 732123 GMG / ER32 50 23 M40x1.50 170
 740123 GMG / ER40 63 26 M50x1.50 220

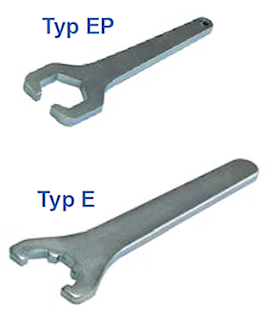

Key


 Art.-Nr. Type for Clamping Nut SW
 911180  E 11 P   711120 17
 916180  E 16 P   716120 25
 920180  E 20 P    30

 916181  E 16 716123, 716124, 716130
 920181  E 20 720120, 720123, 720124, 720130
 925180  E 25 725120, 725123, 725124, 725130
 932180  E 32 732120, 732123, 732124, 732130
 940180  E 40 740120, 740123, 740124, 740130
 950180  E 50   750120

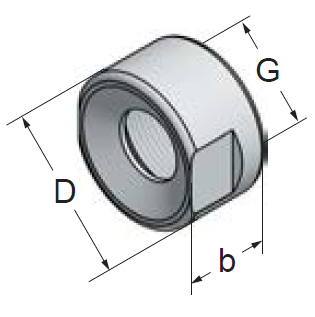

Clamping nuts DIN 6499 mini

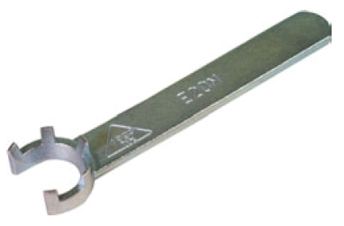

Key mini


 Art.-Nr. Type D b G Nm_max.
 908100 ER  8M 12 11 M10x0.75 6
 911100 ER11M 16 11 M13x0.75 20
 916100 ER16M 22 17 M19x1.00 30
 920100 ER20M 28 19 M24x1.00 35
 925100 ER25M 35 20 M30x1.00 40

 Art.-Nr. Type for Clamping Nut
 908160 E   8 mini 908100
 911160 E 11 mini 911100
 916160 E 16 mini 916100
 920160 E 20 mini 920100
 925160 E 25 mini 925100

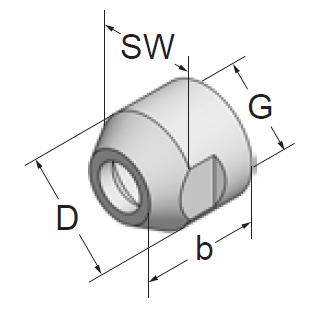

Clamping nuts DIN 6499 mini


 Art.-Nr. Type D b G SW Nm_max.
 716120-2 ER16 25 17.5 M20x1.00 22 30

 916162     Wrench ER16 22

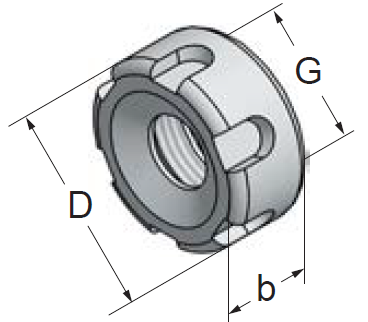

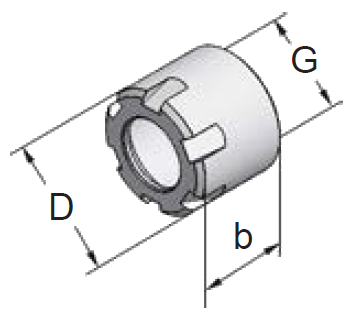

Clamping nuts ETS


 Art.-Nr. Type D b G Key Nm_max.
 709130 ETS  9 13.5 8 M10x0.75 762101 10
 712130 ETS12 19    12 M14x0.75 912163 10
 716120-2ETS ETS16 27    15 M20x1.00 916163 30

 Art.-Nr. Type for Clamping Nut
 762101   Key ETS  9   709130
 912163   Key ETS12   712130
 916163   Key ETS16   716120-2ETS

 Art.-Nr. Type D b G Key Nm_max.
 716130 ETS16 32 15    M22x1.50 916181   30
 720130 ETS20 35 16.5 M25x1.50 920181   30
 725130 ETS25 42 18.5 M32x1.50 925180 120
 732130 ETS32 50 22    M40x1.50 932180 150
 740130 ETS40 63 25    M50x1.50 940180 200


Clamping nuts DIN 6499
friction bearing
for sealing discs
 Delivery without sealing disc
 Art.-Nr. Type D b G Nm max. Sealing disc
 716124 GMGC / ER16 28 23 M22x1.5 70 excl.DS / ER16
 720124 GMGC / ER20 34 25 M25x1.5 100 excl.DS / ER20
 725124 GMGC / ER25 42 26 M32x1.5 130 excl.DS / ER25
 732124 GMGC / ER32 50 28 M40x1.5 170 excl.DS / ER32
 740124 GMGC / ER40 63 31 M50x1.5 220 excl.DS / ER40


Clamping nuts DIN 6499
for sealing discs
Delivery without sealing disc

 Art.-Nr. Type D b G SW Nm_max.
 716124-2 ER16C mini 25 22 M20x1.0 22 30
 excl. Sealing disc DS / ER16
 916162  Wrench ER16 22


Clamping nuts ETS
mini for sealing discs
Delivery without sealing disc

 Art.-Nr. Type D b G SW Nm_max.
 716124-2ETS ETS16C 27 22.5 M20x1.00 24 30
 excl. Sealing disc DS / ER16
 916163     Wrench ETS16 24




We reserve the right to make technical changes.
