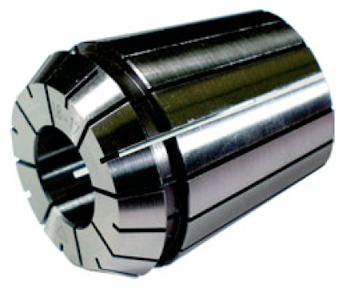

Collets |
Collets type ER/ESX DIN 6499-B rego-fix |
ER 8 | ER 11/424 E | ER 16/426 E | ER 20/428 E | ||||
Art.-Nr. | Diameter range | Art.-Nr. | Diameter range | Art.-Nr. | Diameter range | Art.-Nr. | Diameter range |
108001 | Set | 111001 | Set | 116001 | Set | 120001 | Set |
111002 | Set | 116002 | Set | 120002 | Set | ||
9 pcs. ø1-ø5 | 13 pcs. ø1-ø7 | 10 pcs. ø1-ø10 | 12 pcs. ø2-ø13 | ||||
108010 | ø1.0 - 0.5 | 111010 | ø1.0 - 0.5 | 116010 | ø1.0 - 0.5 | 120010 | ø1.0 - 0.5 |
108015 | ø1.5 - 1.0 | 111015 | ø1.5 - 1.0 | 116020 | ø2.0 - 1.0 | 120020 | ø2.0 - 1.0 |
108020 | ø2.0 - 1.5 | 111020 | ø2.0 - 1.5 | 116030 | ø3.0 - 2.0 | 120030 | ø3.0 - 2.0 |
108025 | ø2.5 - 2.0 | 111025 | ø2.5 - 2.0 | 116040 | ø4.0 - 3.0 | 120040 | ø4.0 - 3.0 |
108030 | ø3.0 - 2.5 | 111030 | ø3.0 - 2.5 | 116050 | ø5.0 - 4.0 | 120050 | ø5.0 - 4.0 |
108035 | ø3.5 - 3.0 | 111035 | ø3.5 - 3.0 | 116060 | ø6.0 - 5.0 | 120060 | ø6.0 - 5.0 |
108040 | ø4.0 - 3.5 | 111040 | ø4.0 - 3.5 | 116070 | ø7.0 - 6.0 | 120070 | ø7.0 - 6.0 |
108045 | ø4.5 - 4.0 | 111045 | ø4.5 - 4.0 | 116080 | ø8.0 - 7.0 | 120080 | ø8.0 - 7.0 |
108050 | ø5.0 - 4.5 | 111050 | ø5.0 - 4.5 | 116090 | ø9.0 - 8.0 | 120090 | ø9.0 - 8.0 |
111055 | ø5.5 - 5.0 | 116100 | ø10.0 - 9.0 | 120100 | ø10.0 - 9.0 | ||
111055 | ø6.0 - 5.5 | ER 40/472 E | 120100 | ø11.0 - 10.0 | |||
111065 | ø6.5 - 6.0 | 140001 | Set | 120120 | ø12.0 - 11.0 | ||
111070 | ø7.0 - 6.5 | 140002 | Set | 120130 | ø13.0 - 12.0 | ||
ER 25/430 E | ER 32/470 E | 23 pcs. ø3-ø26 | ER 50/474 E | ||||
125001 | Set | 132001 | Set | 140030 | ø3.0 - 2.0 | 150001 | Set |
125002 | Set | 132002 | Set | 140040 | ø4.0 - 3.0 | 12 pcs. ø10-ø34 | |
15 pcs. ø2-ø16 | 18 pcs. ø2-ø20 | 140050 | ø5.0 - 4.0 | 150060 | ø6.0 - 5.0 | ||
125010 | ø1.0 - 0.5 | 140060 | ø6.0 - 5.0 | 150080 | ø8.0 - 6.0 | ||
125020 | ø2.0 - 1.0 | 132020 | ø2.0 - 1.0 | 140070 | ø7.0 - 6.0 | 150100 | ø10.0 - 8.0 |
125030 | ø3.0 - 2.0 | 132030 | ø3.0 - 2.0 | 140080 | ø8.0 - 7.0 | 150120 | ø12.0 - 10.0 |
125040 | ø4.0 - 3.0 | 132040 | ø4.0 - 3.0 | 140090 | ø9.0 - 8.0 | 150140 | ø14.0 - 12.0 |
125050 | ø5.0 - 4.0 | 132050 | ø5.0 - 4.0 | 140100 | ø10.0 - 9.0 | 150160 | ø16.0 - 14.0 |
125060 | ø6.0 - 5.0 | 132060 | ø6.0 - 5.0 | 140110 | ø11.0 - 10.0 | 150180 | ø18.0 - 16.0 |
125070 | ø7.0 - 6.0 | 132070 | ø7.0 - 6.0 | 140120 | ø12.0 - 11.0 | 150200 | ø20.0 - 18.0 |
125080 | ø8.0 - 7.0 | 132080 | ø8.0 - 7.0 | 140130 | ø13.0 - 12.0 | 150220 | ø22.0 - 20.0 |
125090 | ø9.0 - 8.0 | 132090 | ø9.0 - 8.0 | 140140 | ø14.0 - 13.0 | 150240 | ø24.0 - 22.0 |
125100 | ø10.0 - 9.0 | 132100 | ø10.0 - 9.0 | 140150 | ø15.0 - 14.0 | 150250 | ø25.0 - 23.0 |
125110 | ø11.0 - 10.0 | 132110 | ø11.0 - 10.0 | 140160 | ø16.0 - 15.0 | 150260 | ø26.0 - 24.0 |
125120 | ø12.0 - 11.0 | 132120 | ø12.0 - 11.0 | 140170 | ø17.0 - 16.0 | 150280 | ø28.0 - 26.0 |
125130 | ø13.0 - 12.0 | 132130 | ø13.0 - 12.0 | 140180 | ø18.0 - 17.0 | 150300 | ø30.0 - 28.0 |
125140 | ø14.0 - 13.0 | 132140 | ø14.0 - 13.0 | 140190 | ø19.0 - 18.0 | 150320 | ø32.0 - 30.0 |
125150 | ø15.0 - 14.0 | 132150 | ø15.0 - 14.0 | 140200 | ø20.0 - 19.0 | 150340 | ø34.0 - 32.0 |
125160 | ø16.0 - 15.0 | 132160 | ø16.0 - 15.0 | 140210 | ø21.0 - 20.0 | ||
132170 | ø17.0 - 16.0 | 140220 | ø22.0 - 21.0 | ||||
132180 | ø18.0 - 17.0 | 140230 | ø23.0 - 22.0 | ||||
132190 | ø19.0 - 18.0 | 140240 | ø24.0 - 23.0 | ||||
132200 | ø20.0 - 19.0 | 140250 | ø25.0 - 24.0 | ||||
140260 | ø26.0 - 25.0 | ||||||
Sets 111002, 116002, 120002, 125002, 132002, 140002 not Original rego-fix |
140270 | ø27.0 - 26.0 | |||||
140280 | ø28.0 - 27.0 | ||||||
140290 | ø29.0 - 28.0 | ||||||
140300 | ø30.0 - 29.0 |
|
