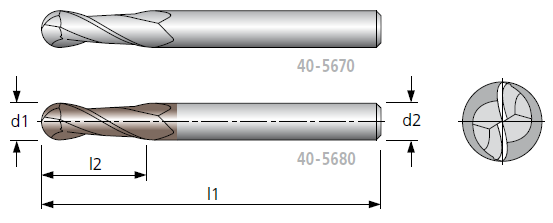

 HAM 40-5670 (HAM 422)  solid carbide ball nose end mill

   Engineering data
   • allround end mill
   • reinforced web thickness
   • centre cutting
   • radius form tolerance 0.02

 Material
 40-5670
 40-5680
   very suitable     limited suitable



Ø d1
(f8)
mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(f8)
mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
0.4 2 38 3   2      3   50   6
0.4 3 38 3   2      7   57   6
0.5 2 38 3   2.5   3   50   6
0.5 3 38 3   2.5   7   57   6
0.5 3 38 4   3      4   50   6

0.6 2 38 3   3      7   57   6
0.6 3 38 3   4      8   57   6
0.6 3 38 4   5    10   57   6
0.8 2 38 3   6    10   57   6
0.8 3 38 3   8    16   63   8

0.8 3 38 4   10      19   72 10
1    3 38 3   12      22   83 12
1    5 38 3   14      22   83 14
1    5 38 4   16      26   92 16
1.5 3 38 3   18      26   92 18

1.5 5 38 3   20      32 104 20
1.5 5 38 4





We reserve the right to make technical changes.
