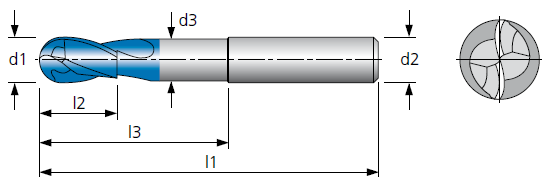

 HAM 40-5760 (HAM 463/464)  solid carbide ball nose end mill

   Engineering data
   • for hard milling up to 65 HRC
   • centre cutting
   • reinforced web thickness
   • radius form tolerance 0.02

 Material
 40-5760
   very suitable     limited suitable



Ø d1
  (f8)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1
  (f8)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
0.4 0.6   1    0.38 38 3     5   5   32   4.8   70   6
0.5 0.75 1.3 0.48 38 3     5   5   42   4.8   80   6
0.6 0.9   1.5 0.57 38 3     5   5   52   4.8   90   6
0.8 1.2   2    0.76 38 3     6   6   21   5.7   57   6
1    1.5   2.5 0.95 38 3     6   6   34   5.7   70   6

1.2 1.6   2.8 1.14 38 3     6   6   44   5.7   80   6
1.5 2      3.5 1.43 38 3     6   6   64   5.7 100   6
2    2.2   4.2 1.9   38 3     8   8   27   7.6   63   8
2.5 2.5   5    2.38 38 3     8   8   64   7.6 100   8
3    3      6    2.9   57 6     8   8   84   7.6 120   8

3    3      22      2.9   50 3   10 10   32   9.5   72 10
4    4      8    3.85 57 6   10 10   80   9.5 120 10
4    4      26      3.9   54 4   10 10 100   9.5 140 10
4    4      30      3.85 70 6   12 12   38 11.4   83 12
4    4      40      3.85 80 6   12 12   75 11.4 120 12

4    4      50      3.85 90 6   12 12 105 11.4 150 12
5    5      10      4.8   57 6   16 16 112 15.4 160 16
5    5      26      4.8   54 5





We reserve the right to make technical changes.
