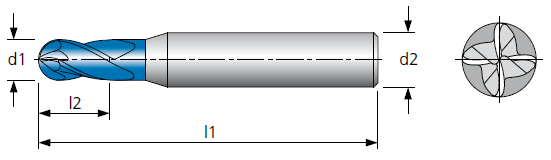

 HAM 40-5981 (HAM 424/428)   solid carbide ball nose end mill

   Engineering data
   • centre cutting
   • reinforced web thickness
   • allround end mill
   • radius form tolerance 0.02

 Material
 40-5981
   very suitable     limited suitable



Ø d1
(f8)
mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm		   Ø d1
(f8)
mm		 l2

mm		 l1

mm		 Ø d2
(h6)
mm
  3   8 57   6   10 25 100 10
  4 11 57   6   12 26   83 12
  4 12 70   6   12 30 110 12
  5 13 57   6   14 26   83 14
  6 13 57   6   16 32   92 16

  6 15 80   6   16 40 120 16
  8 19 63   8   20 38 104 20
  8 20 90   8   20 45 130 20
10 22 72 10





We reserve the right to make technical changes.
