 HAM 40-5480  solid carbide toric end mill

   Engineering data
   • centre cutting
   • reduced neck
   • diamond coating for abrasive
      materials
   • radius form tolerance 0.01

 Material
 40-5480
                                  very suitable     limited suitable

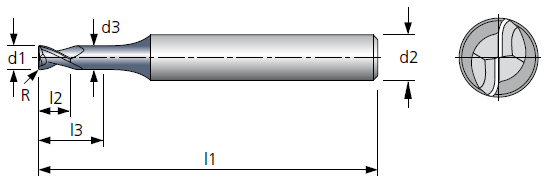

Ø d1/R
(0/-0.01)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1/R
(0/-0.01)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
0.2/0.05 0.3 0.5 0.18 55 4   2.0/0.2 2.5 18 1.92 65 4
0.2/0.05 0.3 1 0.18 55 4   2.0/0.2 2.5 24 1.92 75 4
0.2/0.05 0.3 1.5 0.18 55 4   2.0/0.2 2.5 30 1.92 75 4
0.3/0.05 0.45 1 0.28 55 4   2.0/0.5 2.5   6 1.92 65 4
0.3/0.05 0.45 2 0.28 55 4   2.0/0.5 2.5 10 1.92 65 4

0.3/0.05 0.45 3 0.28 55 4   2.0/0.5 2.5 14 1.92 65 4
0.4/0.1 0.6 2 0.37 55 4   2.0/0.5 2.5 18 1.92 65 4
0.4/0.1 0.6 3 0.37 55 4   2.0/0.5 2.5 24 1.92 75 4
0.4/0.1 0.6 4 0.37 55 4   2.0/0.5 2.5 30 1.92 75 4
0.5/0.1 0.7 3 0.47 55 4   2.5/0.25 3.5 10 2.4 65 4

0.5/0.1 0.7 5 0.47 55 4   2.5/0.25 3.5 20 2.4 65 4
0.5/0.1 0.7 8 0.47 55 4   2.5/0.25 3.5 30 2.4 75 4
0.6/0.1 0.9 3 0.57 55 4   3.0/0.2 5   6 2.9 65 4
0.6/0.1 0.9 5 0.57 55 4   3.0/0.2 5 10 2.9 65 4
0.6/0.1 0.9 8 0.57 55 4   3.0/0.2 5 14 2.9 65 4

0.8/0.2 1.1 4 0.76 55 4   3.0/0.2 5 18 2.9 65 4
0.8/0.2 1.1 6 0.76 55 4   3.0/0.2 5 24 2.9 75 4
0.8/0.2 1.1 8 0.76 55 4   3.0/0.2 5 30 2.9 75 4
0.8/0.2 1.1 10 0.76 55 4   3.0/0.5 5   6 2.9 65 4
1.0/0.2 1.5 6 0.95 55 4   3.0/0.5 5 10 2.9 65 4

1.0/0.2 1.5 10 0.95 55 4   3.0/0.5 5 14 2.9 65 4
1.0/0.2 1.5 14 0.95 55 4   3.0/0.5 5 18 2.9 65 4
1.0/0.2 1.5 18 0.95 55 4   3.0/0.5 5 24 2.9 75 4
1.0/0.2 1.5 24 0.95 60 4   3.0/0.5 5 30 2.9 75 4
1.2/0.2 1.6 6 1.15 55 4   4.0/0.5 6 10 3.9 65 6

1.2/0.2 1.6 10 1.15 55 4   4.0/0.5 6 14 3.9 65 6
1.2/0.2 1.6 14 1.15 55 4   4.0/0.5 6 18 3.9 65 6
1.2/0.2 1.6 18 1.15 55 4   4.0/0.5 6 24 3.9 75 6
1.2/0.2 1.6 24 1.15 60 4   4.0/0.5 6 30 3.9 75 6
1.5/0.2 2 6 1.44 55 4   5.0/0.5 7.5 10 4.9 65 6

1.5/0.2 2 10 1.44 55 4   5.0/0.5 7.5 20 4.9 65 6
1.5/0.2 2 14 1.44 55 4   5.0/0.5 7.5 30 4.9 75 6
1.5/0.2 2 18 1.44 55 4   5.0/0.5 7.5 40 4.9 90 6
1.5/0.2 2 24 1.44 60 4   6.0/0.5 10 12 5.9 65 6
2.0/0.2 2.5 6 1.92 65 4   6.0/0.5 10 20 5.9 65 6
          x   6.0/0.5 10 30 5.9 75 6
2.0/0.2 2.5 10 1.92 65 4   6.0/0.5 10 40 5.9 90 6
2.0/0.2 2.5 14 1.92 65 4   6.0/0.5 10 50 5.9 90 6





We reserve the right to make technical changes.
