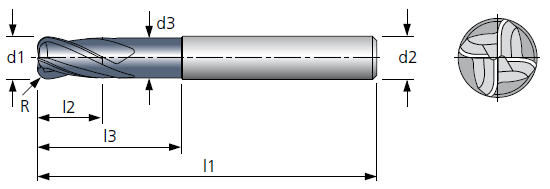

 HAM 40-5600  solid carbide toric end mill

   Engineering data
   • centre cutting
   • reinforced web thickness
   • diamond coating for
      abrasive materials
   • radius form tolerance 0.02

 Material
 40-5600
                                  very suitable     limited suitable



Ø d1/R
(0/-0.01)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1/R
(0/-0.01)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
2/0.2   3 30 1.92   65 4     8/2 10 84   7.8 120   8
2/0.5   3 30 1.92   65 4   10/1 12 88   9.8 130 10
3/0.3   4 40 2.9   65 4   10/2 12 88   9.8 130 10
3/0.5   4 40 2.9   65 4   12/1 15 93 11.8 140 12
4/0.3   5 50 3.9   80 4   12/2 15 93 11.8 140 12

4/0.5   5 50 3.9   80 4   12/3 15 93 11.8 140 12
6/0.3   8 60 5.8 100 6
6/0.5   8 60 5.8 100 6
6/1   8 60 5.8 100 6
8/1 10 84 7.8 120 8





We reserve the right to make technical changes.
