ISO Taper-toolholders BT-P


Collet chucks for collets ER/ESX DIN 6499 / ISO 15488


Concentricity from the taper to the holding part < 0.005

BT-P30 G 2.5 - 25,000 U/min. or U < 1 gmm
BT-P40 G 2.5 - 20,000 U/min. or U < 1 gmm

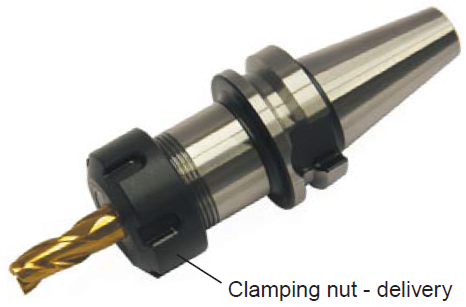

Delivery without tool and collet

ER11-ER32 Tools without coolant supply


       BT-P30

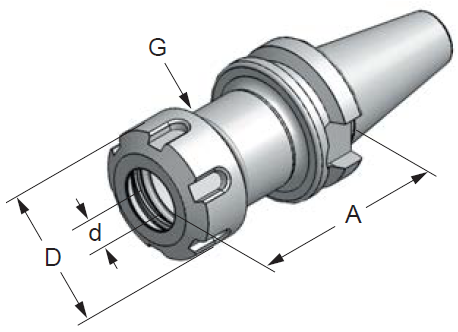

 Art.-Nr. Type A d D G
 30.06.07.2  BT-P30xER11x 70-AD  70  1 - 7  19  M14x0.75
 30.06.10.20  BT-P30xER16x 50-AD  50  1-10  28  M22x1.50
 30.06.10.2  BT-P30xER16x 70-AD  70  1-10  28  M22x1.50
 30.06.16.2  BT-P30xER25x 70-AD  70  1-16  42  M32x1.50
 30.06.16.20  BT-P30xER25x 50-AD  50  1-16  42  M32x1.50
 30.06.20.2  BT-P30xER32x 70-AD  70  2-20  50  M40x1.50
 30.06.20.20  BT-P30xER32x 50-AD  50  2-20  50  M40x1.50

 30.06.07.22  BT-P30xER11x100-AD  100  1 - 7  19  M14x0.75
 30.06.10.22  BT-P30xER16x100-AD  100  1-10  28  M22x1.50
 30.06.16.22  BT-P30xER25x100-AD  100  1-16  42  M32x1.50
 30.06.20.22  BT-P30xER32x100-AD  100  2-20  50  M40x1.50

       BT-P40
 Art.-Nr. Type A d D G


 40.06.10.2  BT-P40xER16x 70-AD  70  1-10  28  M22x1.50
 40.06.16.2  BT-P40xER25x 70-AD  70  1-16  42  M32x1.50

 40.06.20.2  BT-P40xER32x 70-AD  70  2-20  50  M40x1.50



 40.06.10.22  BT-P40xER16x100-AD  100  1-10  28  M22x1.50
 40.06.16.22  BT-P40xER25x100-AD  100  1-16  42  M32x1.50
 40.06.20.22  BT-P40xER32x100-AD  100  2-20  50  M40x1.50

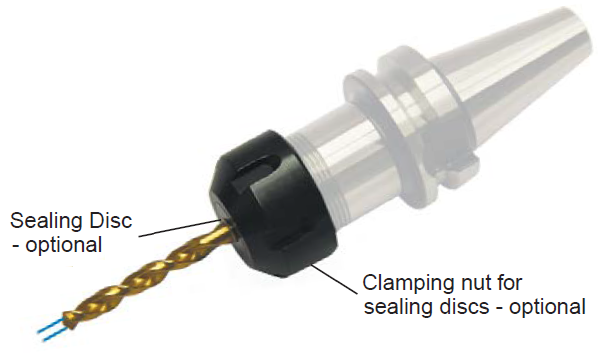

For cutting tools with internal coolant you need
GMGC clamping nuts and DS-sealing discs

Clamping nut friction bearing DIN 6499
for sealing disc





 Art.-Nr. Type D b G Nm max.
 716124  GMGC/ER16  28  23  M22x1.50  70
 720124  GMGC/ER20  34  25  M25x1.50  100
 725124  GMGC/ER25  42  26  M32x1.50  130
 732124  GMGC/ER32  50  28  M40x1.50  170



Sealing discs for tools with internal
coolant supply

The inserted O-ring seal ensures a coolant supply internally through the clamped tool directly to the cutting edge



 Art.-Nr. Type D b d1
 316...  DS/ER16  13.0  4  316050 - 316100
 320...  DS/ER20  16.0  4  320050 - 320130
 325...  DS/ER25  21.0  4  325050 - 325160
 332...  DS/ER32  27.0  4  332050 - 332200
 Coolant pressure min. 5 bar - max. 100 bar





We reserve the right to make technical changes.
