ISO Taper-toolholders BT-P

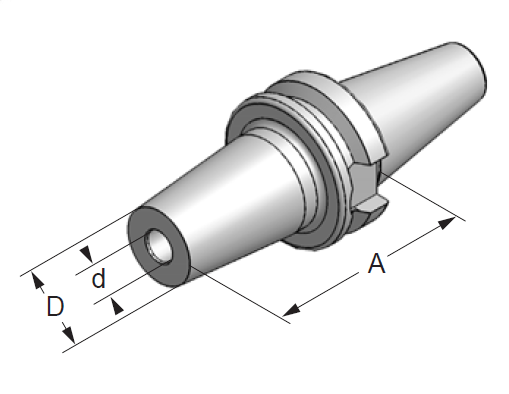

Shrinking chucks without coolant channels


Concentricity from the taper to the holding part < 0.005

BT-P30 G 2.5 - 25,000 U/min. or U < 1 gmm
BT-P40 G 2.5 - 20,000 U/min. or U < 1 gmm

       BT-P30
 Art.-Nr. Type A d D
 30.06.03.31  BT-P30x03Sx70-AD  70  3  10
 30.06.04.31  BT-P30x04Sx70-AD  70  4  11
 30.06.05.31  BT-P30x05Sx70-AD  70  5  14
 30.06.06.31  BT-P30x06Sx70-AD  70  6  21
 30.06.08.31  BT-P30x08Sx70-AD  70  8  21
 30.06.10.31  BT-P30x10Sx70-AD  70  10  24
 30.06.12.31  BT-P30x12Sx70-AD  70  12  24
 30.06.14.31  BT-P30x14Sx70-AD  70  14  27
 30.06.16.31  BT-P30x16Sx70-AD  70  16  27
 30.06.20.31  BT-P30x20Sx70-AD  70  20  33

       BT-P40
 Art.-Nr. Type A d D



 40.06.06.31  BT-P40x06Sx90-AD  90  6  21
 40.06.08.31  BT-P40x08Sx90-AD  90  8  21
 40.06.10.31  BT-P40x10Sx90-AD  90  10  24
 40.06.12.31  BT-P40x12Sx90-AD  90  12  24
 40.06.14.31  BT-P40x14Sx90-AD  90  14  27
 40.06.16.31  BT-P40x16Sx90-AD  90  16  27
 40.06.20.31  BT-P40x20Sx90-AD  90  20  33

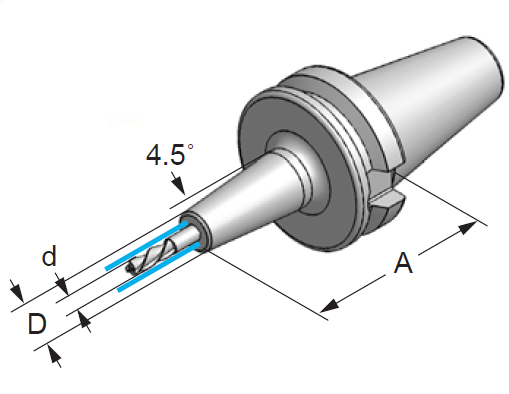

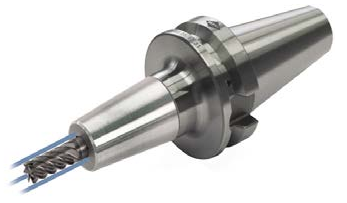

Shrinking chucks POWER-FLASH high speed


Concentricity from the taper to the holding part < 0.005

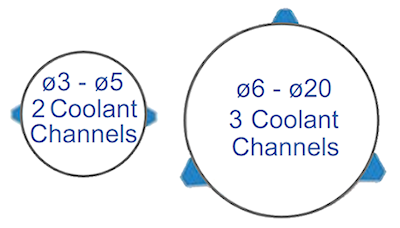

Best possible coolant supply through coolant
channels in the boring

BT-P30 G 2.5 - 25,000 U/min. or U < 1 gmm

Delivery without tool

       BT-P30
 Art.-Nr. Type A d D
 30.06.03.37  BT-P30x03SCx70-AD  70  3  10
 30.06.04.37  BT-P30x04SCx70-AD  70  4  11
 30.06.05.37  BT-P30x05SCx70-AD  70  5  14
 30.06.06.37  BT-P30x06SCx70-AD  70  6  21
 30.06.08.37  BT-P30x08SCx70-AD  70  8  21
 30.06.10.37  BT-P30x10SCx70-AD  70  10  24
 30.06.12.37  BT-P30x12SCx70-AD  70  12  24
 30.06.16.37  BT-P30x16SCx70-AD  70  16  27
 30.06.20.37  BT-P30x20SCx70-AD  70  20  33

















We reserve the right to make technical changes.
