ISO Taper-toolholders BT-P

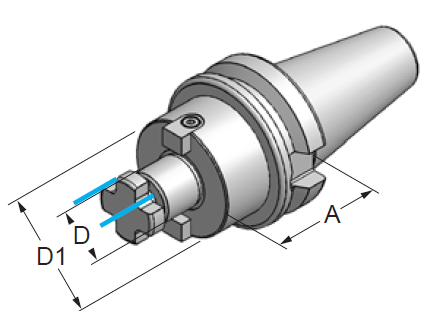

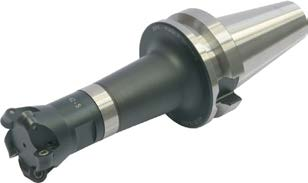

Shell mill adaptors for facing cutters DIN 6357


Concentricity from the taper to the holding part < 0.005

BT-P30 G 2.5 - 25,000 U/min. or U < 1 gmm
BT-P40 G 2.5 - 20,000 U/min. or U < 1 gmm

       BT-P30
 Art.-Nr. Type A D D1
 30.06.16.9  BT-P30x16x40-AD+C  40  16  39
 30.06.22.9  BT-P30x22x40-AD+C  40  22  48
 30.06.27.9  BT-P30x27x40-AD+C  40  27  48







       BT-P40
 Art.-Nr. Type A D D1
 40.06.16.9  BT-P40x16x60-AD+C  60  16  39
 40.06.22.9  BT-P40x22x60-AD+C  60  22  49
 40.06.27.9  BT-P40x27x60-AD+C  60  27  60
 40.06.32.9  BT-P40x32x60-AD+C  60  32  68

 40.06.16.92  BT-P40x16x100-AD+C  100  16  39
 40.06.22.92  BT-P40x22x100-AD+C  100  22  49
 40.06.27.92  BT-P40x27x100-AD+C  100  27  60
 40.06.32.92  BT-P40x32x100-AD+C  100  32  68

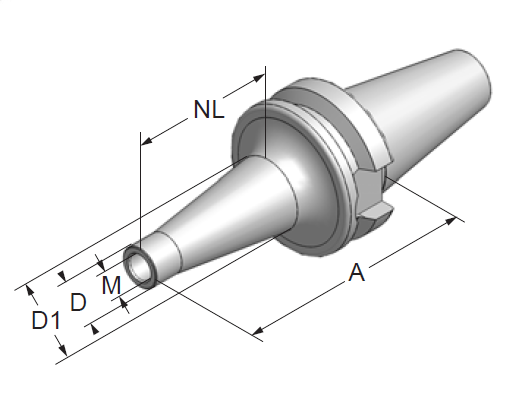

Adaptors for end mills with thread shank


Concentricity from the taper to the holding part < 0.005

BT-P30 G 2.5 - 25,000 U/min. or U < 1 gmm

Delivery without tool

       BT-P30
 Art.-Nr. Type M A NL D D1
 30.06.08.025  BT-P30xM 8x25-AD  8  50  25  13  15
 30.06.08.050  BT-P30xM 8x50-AD  8  75  50  13  23
 30.06.10.025  BT-P30xM10x25-AD  10  50  25  18  20
 30.06.10.050  BT-P30xM10x50-AD  10  75  50  18  25
 30.06.12.025  BT-P30xM12x25-AD  12  50  25  21  24
 30.06.12.050  BT-P30xM12x50-AD  12  75  50  21  24
 30.06.16.025  BT-P30xM16x25-AD  16  50  25  29  34















We reserve the right to make technical changes.
