 HAM 40-1040  (HAM 480/482/484)  solid carbide end mill

   Engineering data
   • special geometry
      for aluminium
   • big chip space
   • centre cutting

   The current production will be
   changed to the version with MMP


 Material
 40-1040
 40-1041
                                                         very suitable     limited suitable

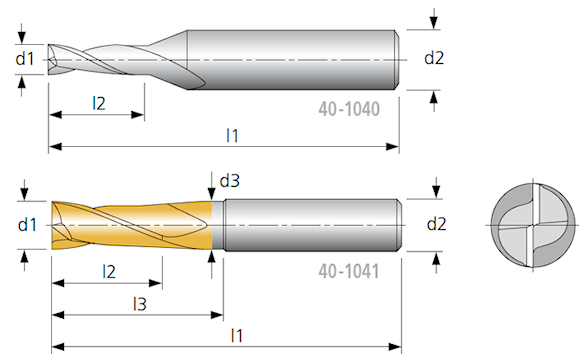

corner chamfer d1 b
≤ Ø 8
≥ Ø 10		 —
0.10



Ø d1
(e8)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
  1   6 — —   57   6   10 14 — —   66 10
  2   8 — —   57   6   10 22 — —   72 10
  3   5 — —   50   6   10 35   60   9.6 120 10
  3   8 — —   57   6   12 16 — —   73 12
  3 12 — —   60   6   12 26 — —   83 12

  4   8 — —   54   6   12 40   75 11.6 120 12
  4 11 — —   57   6   14 18 — —   75 14
  4 16 — —   60   6   14 26 — —   83 14
  5   9       54   6   16 22 — —   82 16
  5 13 — —   57   6   16 32 — —   92 16

  5 20 — —   60   6   16 50 102 15.6 150 16
  6 10 — —   54   6   18 24 — —   84 18
  6 13 — —   57   6   18 32 — —   92 18
  6 25 40 5.8 100   6   20 26 — —   92 20
  8 12 — —   58   8   20 38 — — 104 20

  8 16 — —   63   8   20 60 100 19.6 150 20
  8 30 50 7.7 100   8





We reserve the right to make technical changes.
