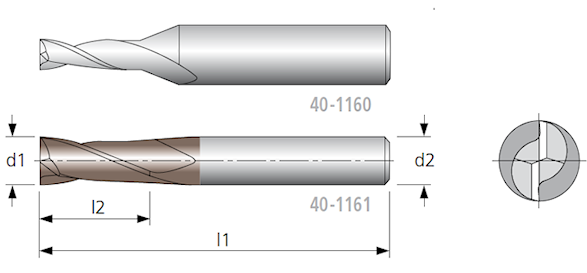

 HAM 40-1160  (HAM 421)  solid carbide end mill


Engineering data
• centre cutting
• allround end mill

corner chamfer d1 b
≤ Ø 8
= Ø 9
≥ Ø 10		 —
0.05
0.10

 Material
 40-1160
 40-1161
   very suitable     limited suitable



Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
0.3 1   38 3   3     7 57 6
0.4 2.5 38 3   3.5 12 40 3.5
0.5 2.5 38 3   4   12 40 4
0.6 3   38 3   5   14 50 5
0.8 4   38 3   6   16 50 6

1   5   38 3   7   20 60 7
1.2 5   38 3   8   20 60 8
1.5 5   38 3   9   22 70 9
1.6 6   38 3   10     22 70 10
1.8 6   38 3   11     22 70 11

2   9   38 3   12     22 70 12
2.4 10     38 3   14     25 75 14
2.5 10     38 3   16     25 75 16
2.8 10     38 3   18     30 100   18
3   12     38 3   20     30 100   20





We reserve the right to make technical changes.
