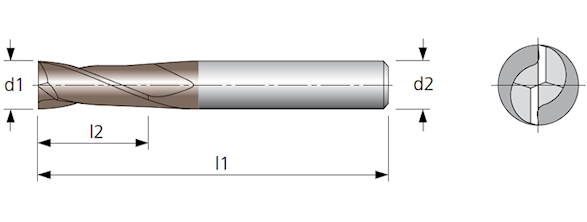

 HAM 40-1201  (HAM 412)  solid carbide end mill


Engineering data
• centre cutting
• allround end mill

corner chamfer d1 b
≤ Ø 8
= Ø 9
≥ Ø 10		 —
0.05
0.10

 Material
 40-1201
   very suitable     limited suitable



Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
2   6 57 6     7 13 63   8
3   7 57 6     8 16 63   8
4   8 57 6     9 16 72 10
5 10 57 6   10 19 72 10
6 10 57 6   12 22 83 12





We reserve the right to make technical changes.
