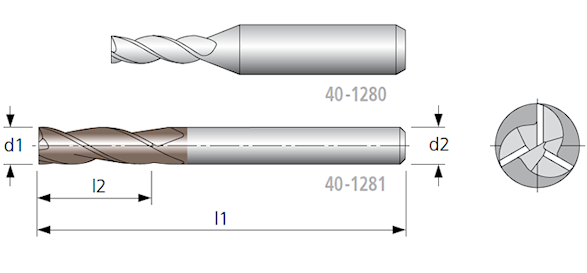

 HAM 40-1280  (HAM 401)  solid carbide end mill


Engineering data
• up to Ø 3.0 mm, centre cutting
• up to Ø 3.5 mm, 1 cutting edge
      over centre
• allround end mill

corner chamfer d1 b
≤ Ø 8
= Ø 9
≥ Ø 10		 —
0.05
0.10

 Material
 40-1280
 40-1281
   very suitable     limited suitable



Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
0.6   2 38 3     5 14 50   5
0.8   3 38 3     6 16 50   6
1     3 38 3     7 20 60   7
1.2   4 38 3     8 20 60   8
1.5   5 38 3     9 22 70   9

1.6   5 38 3   10 22 70 10
2     6 38 3   11 22 70 11
2.5   7 38 3   12 22 70 12
3     9 38 3   14 25 75 14
3.5 12 40 3.5     16 25 75 16

4   12 40 4   18 30 100   18
4.5 14 50 4.5     20 30 100   20





We reserve the right to make technical changes.
