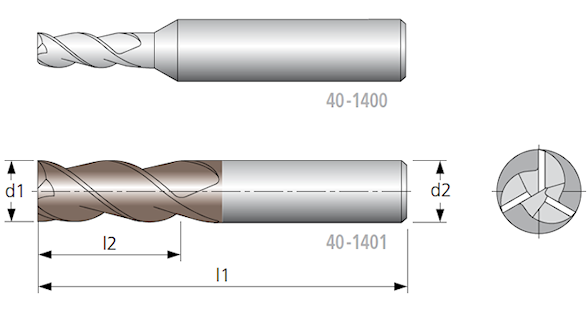

 HAM 40-1400  (HAM 430)  solid carbide end mill


Engineering data
• up to Ø d1 3.0 mm and Ø d2 3.0 mm
      3 cutting edges centre cutting
• from Ø d1 3.0 mm and Ø d2 6.0 mm
      1 cutting edge over centre

corner chamfer d1 b
≥ Ø 4
≥ Ø 8
≥ Ø 14
≥ Ø 18		 0.05
0.10
0.15
0.20

 Material
 40-1400
 40-1401
   very suitable     limited suitable



Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
0.4   2 38 3   4.5     8 57   6
0.6   2 38 3   5      14 50   5
0.8   3 38 3   5      10 57   6
1     3 38 3   5.75 10 57   6
1.2   4 38 3   6      10 57   6

1.5   5 38 3   7      13 63   8
1.6   5 38 3   8      16 63   8
1.8   6 38 3   9      16 72 10
2     6 38 3   10        19 72 10
2.4   7 38 3   12        22 83 12

2.5   7 38 3   14        22 83 14
2.8   7 38 3   16        26 92 16
3     7 38 3   18        26 92 18
3     7 57 6   20        32 104   20
3.5   7 57 6   25        40 110   25

4     8 57 6
4   12 40 4





We reserve the right to make technical changes.
