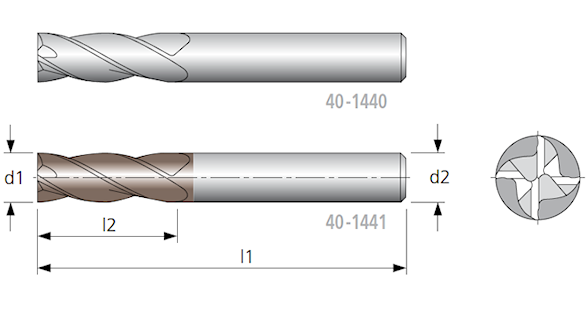

 HAM 40-1440  (HAM 400)  solid carbide end mill


Engineering data
• centre cutting
• especially for finishing machining

corner chamfer d1 b
≤ Ø 8
= Ø 9
≥ Ø 10		 —
0.05
0.10

 Material
 40-1440
 40-1441
   very suitable     limited suitable



Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
2     5 38 3     8 20 60   8
2.5      5.5 38 3     9 20 60   9
3   10 38 3   10 22 70 10
3.5 12 40    3.5   11 22 70 11
4   12 40 4   12 22 70 12

4.5 14 50    4.5   14 25 75 14
5   14 50 5   16 25 75 16
6   16 50 6   18 38 104   18
7   20 60 7   20 38 104   20





We reserve the right to make technical changes.
