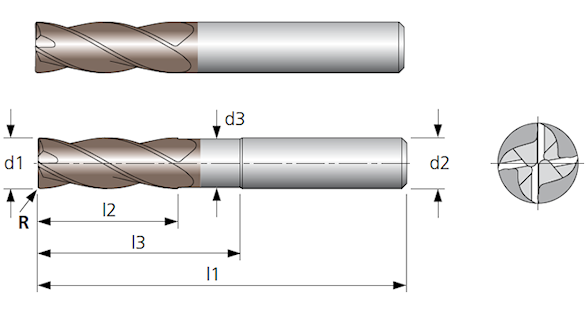

 HAM 40-5181  solid carbide end mill



Engineering data
• centre cutting
• special geometry with
   unequal helix
• high chipping volume
• very smooth running
• radius form tolerance 0.02

The current production will be
changed to the version with MMP


 Material
 40-5181
   very suitable     limited suitable



Ø d1/R
(e8)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1/R
(e8)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
4/0.5 11 — —   57   6   12/0.5 26 38 11.7   83 12
5/0.5 13 — —   57   6   12/1   26 38 11.7   83 12
6/0.5 13 21 5.7   57   6   16/1   32 44 15.6   92 16
6/1   13 21 5.7   57   6   16/2   32 44 15.6   92 16
8/0.5 19 27 7.7   63   8   20/1   38 54 19.6 104 20

8/1   19 27 7.7   63   8   20/2   38 54 19.6 104 20
10/0.5 22 32 9.7   72 10
10/1   22 32 9.7   72 10





We reserve the right to make technical changes.
