 HAM 40-1491  solid carbide end mill



Engineering data
• special geometry with
   equal pitch and unequal helix
• vibration-free running
• slightly deflection

corner chamfer d1 b
= Ø 3
≥ Ø 4		 0.08
0.02 x d1
The current production will be
changed to the version with MMP

 Material
 40-1491
   very suitable     limited suitable

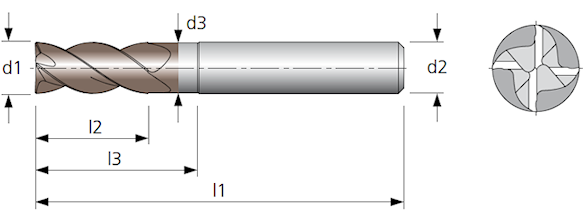

Ø d1
(e8)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l3

  mm  		 Ø d3

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
3   8 13 2.9   57 6   10 22 32   9.5   72 10
4 11 15 3.8   57 6   12 26 38 11.5   83 12
5 13 20 4.8   57 6   16 32 44 15.5   92 16
6 13 21 5.8   57 6   20 38 54 19.5 104 20
8 19 27 7.5   63 8





We reserve the right to make technical changes.
