 HAM 40-1521  (HAM 405)  solid carbide end mill


Engineering data
• centre cutting
• especially for finishing machining
• very smooth running

corner chamfer d1 b
≤ Ø 3.5
≤ Ø 7
≥ Ø 8
≥ Ø 14
≥ Ø 18 		 —
0.05
0.10
0.15
0.20
The current production will be
changed to the version with MMP

 Material
 40-1521
   very suitable     limited suitable

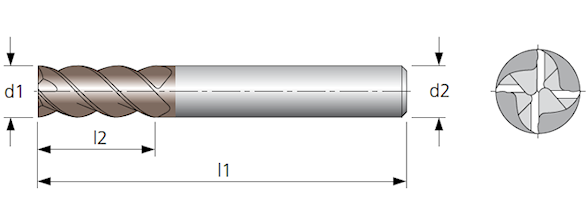

Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		 Ø d2
  (h6)
mm
3     7 57 6   11 24 83 12
3.5   8 57 6   12 26 83 12
4     9 57 6   13 26 83 14
4.5 10 57 6   14 26 83 14
5   12 57 6   16 32 92 16

6   13 57 6   18 32 92 18
7   15 63 8   20 38 104   20
8   19 63 8   25 38 110   25
9   19 72 10
10     22 72 10





We reserve the right to make technical changes.
