HAM 40-1571 solid carbide end mill |
Engineering data
• special geometry with unequal helix • very smooth running
|
The current production will be changed to the version with MMP |
Material | |
40-1571 | |
very suitable limited suitable |

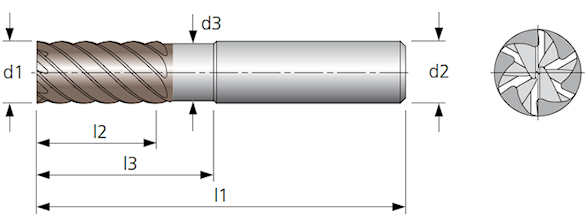

Ø d1 (e8) mm |
l2 mm |
l3 mm |
Ø d3 mm |
l1 mm |
Z | Ø d2 (h6) mm |
Ø d1 (e8) mm |
l2 mm |
l3 mm |
Ø d3 mm |
l1 mm |
Z | Ø d2 (h6) mm |
|
6 | 13 | 21 | 5.7 | 57 | 6 | 6 | 20 | 60 | 76 | 19.6 | 125 | 8 | 20 | |
6 | 18 | 21 | 5.7 | 62 | 6 | 6 | 20 | 80 | 95 | 19.6 | 150 | 8 | 20 | |
8 | 19 | 27 | 7.7 | 63 | 6 | 8 | 20 | 110 | 125 | 19.6 | 180 | 8 | 20 | |
8 | 24 | 32 | 7.7 | 68 | 6 | 8 | 25 | 40 | 54 | 24.5 | 110 | 8 | 25 | |
10 | 22 | 32 | 9.7 | 72 | 6 | 10 | 25 | 75 | 89 | 24.5 | 150 | 8 | 25 | |
10 | 30 | 40 | 9.7 | 80 | 6 | 10 | 25 | 110 | 125 | 24.5 | 180 | 8 | 25 | |
12 | 26 | 38 | 11.7 | 83 | 6 | 12 | 25 | 150 | 165 | 24.5 | 230 | 8 | 25 | |
12 | 36 | 48 | 11.7 | 93 | 6 | 12 | 32 | 85 | 100 | 31.5 | 155 | 8 | 32* | |
16 | 32 | 44 | 15.6 | 92 | 6 | 16 | 32 | 125 | 140 | 31.5 | 200 | 8 | 32* | |
16 | 48 | 60 | 15.6 | 108 | 6 | 16 | 32 | 155 | — | — | 230 | 8 | 32* | |
16 | 65 | 80 | 15.6 | 150 | 6 | 16 | ||||||||
20 | 38 | 54 | 19.6 | 104 | 8 | 20 |
* Shank DIN 6535 HA |
|
