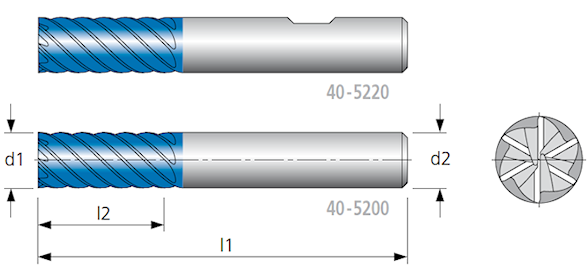

 HAM 40-5200  (HAM 436)  solid carbide end mill


Engineering data
• for hard milling up to 65 HRC
• rake angle negative
• reinforced web thickness

corner chamfer d1 b
≤ Ø 12
> Ø 12		 0.10
0.20

 Material
 40-5200 / 40-5220
                                                             very suitable     limited suitable



Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		   Z   Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		   Z   Ø d2
  (h6)
mm
  3   7   57 4   6   14   26   83 6 14
  4   8   57 6   6   16   32   92 6 16
  5 11   57 6   6   18   32   92 8 18
  6 13   57 6   6   20   38 104 8 20
  8 19   63 6   8   25   40 110 8 25

10 22   72 6 10   32   40 110 8 32
12 26   83 6 12





We reserve the right to make technical changes.
