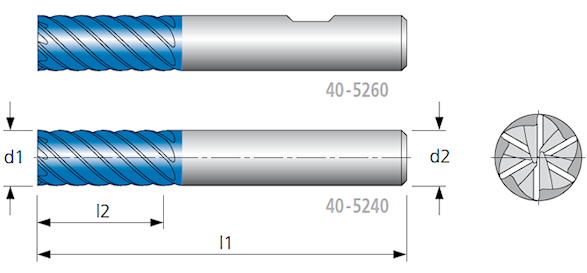

 HAM 40-5240  (HAM 438)  solid carbide end mill


Engineering data
• for hard milling up to 65 HRC
• rake angle negative
• reinforced web thickness

corner chamfer d1 b
≤ Ø 12
> Ø 12		 0.10
0.20

 Material
 40-5240 / 40-5260
                                                             very suitable     limited suitable



Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		   Z   Ø d2
  (h6)
mm		   Ø d1
(e8)
mm		 l2

  mm  		 l1

  mm  		   Z   Ø d2
  (h6)
mm
  6 18   62 6   6   16   48 108 6 16
  8 24   68 6   8   18   54 114 8 18
10 30   80 6 10   20   60 125 8 20
12 36   93 6 12   25   75 150 8 25
14 42   99 6 14





We reserve the right to make technical changes.
