 HAM 40-5280  solid carbide end mill


Engineering data
• for hard milling up to 65 HRC
• finishing end mill with corner radius
• rake angle negative
• reinforced web thickness

 Material
 40-5280
                                                  very suitable     limited suitable

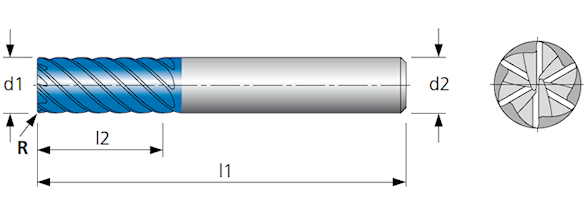

Ø d1/R
(e8)
mm		 l2

  mm  		 l1

  mm  		   Z   Ø d2
  (h6)
mm		   Ø d1/R
(e8)
mm		 l2

  mm  		 l1

  mm  		   Z   Ø d2
  (h6)
mm
  6/0.5 13   57 6   6   12/1     26   83 6 12
  6/1    13   57 6   6    12/1.5   26   83 6 12
  8/0.5 19   63 6   8   14/1     26   83 6 14
  8/1    19   63 6   8   14/2     26   83 6 14
10/0.5 22   72 6 10   16/1     32   92 6 16

10/1    22   72 6 10   16/2     32   92 6 16
10/1.5 22   72 6 10   20/1     38 104 8 20
12/0.5 26   83 6 12   20/2     38 104 8 20





We reserve the right to make technical changes.
