 HAM 40-5320  solid carbide end mill


Engineering data
• for hard milling up to 65 HRC
• finishing end mill with corner radius
• rake angle negative
• reinforced web thickness

 Material
 40-5320
                                                  very suitable     limited suitable

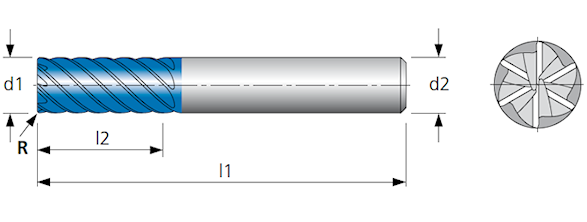

Ø d1/R
(e8)
mm		 l2

  mm  		 l1

  mm  		   Z   Ø d2
  (h6)
mm		   Ø d1/R
(e8)
mm		 l2

  mm  		 l1

  mm  		   Z   Ø d2
  (h6)
mm
  6/0.5 18   62 6   6   14/1     42   99 6 14
  6/1    18   62 6   6   14/2     42   99 6 14
  8/0.5 24   68 6   8   16/1     48 108 6 16
  8/1    24   68 6   8   16/2     48 108 6 16
10/0.5 30   80 6 10   18/1     54 114 8 18

10/1    30   80 6 10   18/2     54 114 8 18
10/1.5 30   80 6 10   20/1     60 125 8 20
12/0.5 36   93 6 12   20/2     60 125 8 20
12/1    36   93 6 12   25/1     75 150 8 25
12/1.5 36   93 6 12   25/2     75 150 8 25





We reserve the right to make technical changes.
