Geared scroll chucks in steel design
 ZS-ZSU  - centric clamping










APPLICATION
Proven geared scroll chuck for use in areas requiring
high clamping forces, high concentricity as well as reliable
long-term repeatability.
For universal use on lathes, rotary tables, dividing units, etc.

TYPE
Geared scroll chucks in steel design.
3-jaw and 4-jaw version.

CUSTOMER BENEFITS
• High clamping force
• Special flat design for minimum interfering contours
• The jaws can be adjusted over the entire clamping range
  by turning the key. This allows workpieces with different
  clamping diameters to be quickly clamped
• Jaws in chuck ground out for concentricity

TECHNICAL FEATURES
- With one-piece jaws or with base and top jaws
- Steel body and spiral ring die-forged
- Series-balanced and hardened

ZS = centric clamping, steel

ZSU = centric clamping, steel, reversible top jaws


A09

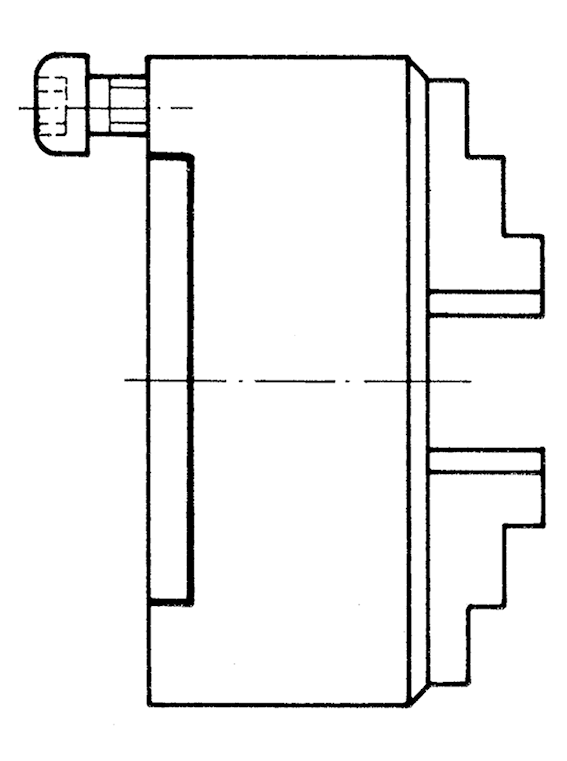

DIN 6350, cylindrical centre mount, form A

 Size  ZA  Through-
 hole mm		  3-jaw chuck
 with inside
 and outside
 jaw		  4-jaw chuck
 with inside
 and outside
 jaw		  3-jaw chuck
 with base
 and
 reversible
 top jaw		  4-jaw chuck
 with base
 and
 reversible
 top jaw		  Speed
 max.
 min -1		  Torque
 Nm		  Total
 clamping
 force kN
 80  56  19  102513  102505  -  -  7000  30  13
 100  70  20  101782  102130  101788  102136▲  6300  60  27
 125  95  32  101672  106075  101678  106081  5500  80  31
 160  125  42  100717  101164  100725  101170▲  4600  110  47
 200  160  55  100186  100466  100189  100484▲  4000  140  55
 250  200  76  100533  101030  100541  101036▲  3000  150  63
 315  260  103  101344  101598  101350  101901▲  2300  180  69
 400  330  136  102062  102330▲  102068▲  102336  1800  240  92
 500  420  190  102555▲  103340  102585▲  103346  1300  260  100
 630  545  240  102720▲  102856  102726  102862  850  280  105
 800  710  380  -  -  104913▲  104917▲  700  300  110
 1000  910  460  -  -  104925  104929▲  560  450  115
 1250  910  550  -  -  104941  104945  450  450  115
▲  on request
Further sizes and mountings available on request
Geared scroll chucks in 6-jaw design available on request

A09

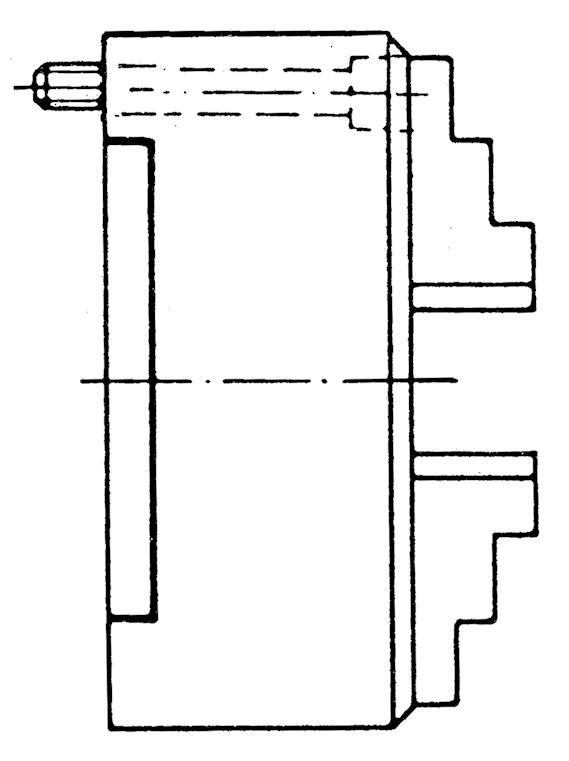

Mounting from front, DIN 6350, cylindrical centre mount

 Size  ZA  Through-hole mm  3-jaw chuck
 with inside and
 outside jaw		  4-jaw chuck
 with inside and
 outside jaw		  Speed
 max.
 min -1		  Torque
 Nm		  Total
 clamping
 force kN
 125  95  32  120155  124447▲  5500  80  31
 160  125  42  115568  125802▲  4600  110  47
 200  160  55  113158  113160  4000  140  55
 250  200  76  114304  114306▲  3000  150  63
 315  260  103  120270  129946▲  2300  180  69
 400  330  136  123475▲  134401▲  1800  240  92
 500  420  190  127616▲  123465▲  1300  260  100
 630  545  240  128545▲  135061▲  850  280  105
▲  on request
Further sizes and mountings available on request

A09

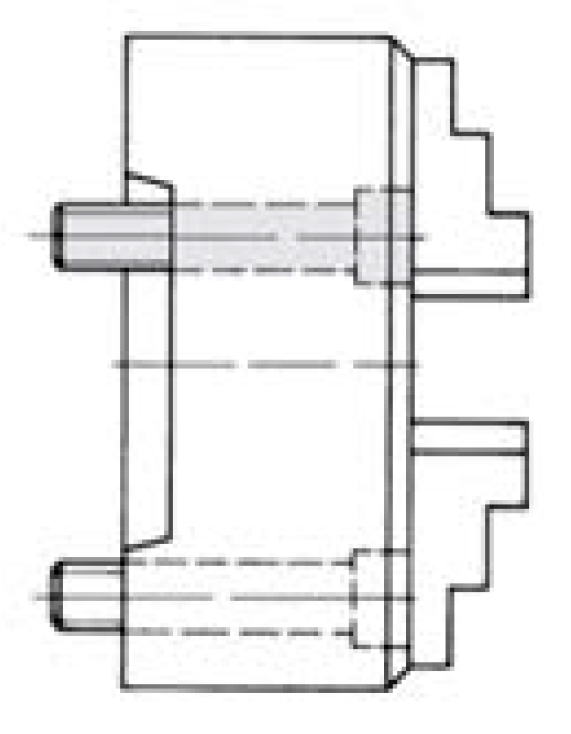

ISO 702-1 (DIN 55026), DIN 55021, ASA B 5.9, A1/A2 metr.;
mounting from front

 Size  ZA  Through-
 hole mm		  3-jaw chuck
 with inside
 and outside
 jaw		  4-jaw chuck
 with inside
 and outside
 jaw		  3-jaw chuck
 with base
 and
 reversible
 top jaw		  4-jaw chuck
 with base
 and
 reversible
 top jaw		  Speed
 max.
 min -1		  Torque
 Nm		  Total
 clamping
 force kN
 160  5  42  1007531)▲  101196▲  100757▲  101199▲  4600  110  47
 200  5  42  1001681)▲  101446▲  100172▲  101452▲  4000  140  55
 200  6  55  1001731)▲  101454▲  100177▲  101460▲  4000  140  55
 250  5  76  100571▲  101064▲  100580▲  101073▲  3000  150  63
 250  6  55  1005671)▲  101062▲  100578▲  101071▲  3000  150  63
 250  8  76  1005691)▲  101063▲  100579▲  101072▲  3000  150  63
 315  6  103  101376▲  101931▲  101385▲  101937▲  2300  180  69
 315  8  76  1013771)▲  101939▲  101386▲  101945▲  2300  180  69
 350  6  103  114643▲  127557▲  127848▲  127850▲  1900  210  74
 350  8  76  1173191)▲  117320▲  127847▲  127849▲  1900  210  74
 400  8  136  102226▲  102353▲  102232▲  102359▲  1800  240  92
 400  11  125  1022341)▲  102361▲  102240▲  102367▲  1800  240  92
 500  11  190  102562▲  102979▲  102568▲  102985▲  1300  260  100
 630  11  190  102768▲  102896▲  102774▲  103002▲  850  280  105
 630  15  190  1027841)▲  103012▲  102790▲  103018▲  850  280  105
▲  on request
1) Mounting from front in the inner bolt circle

A09

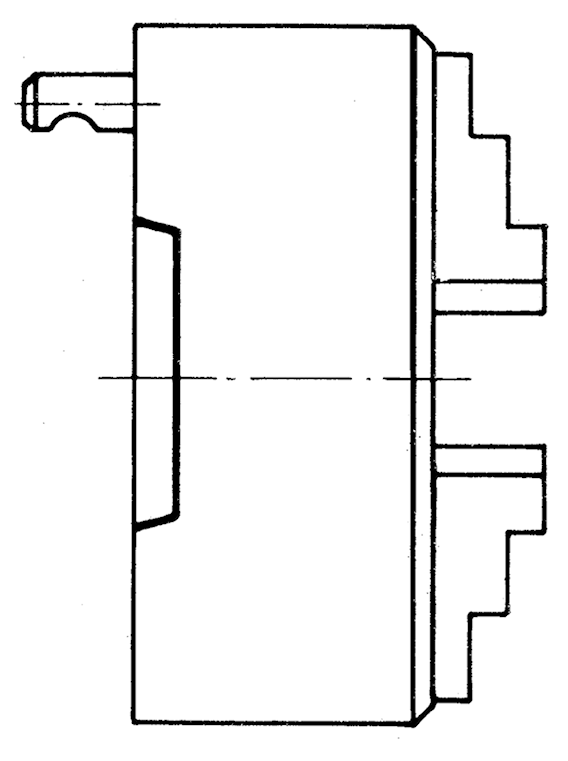

ISO 702-2 (DIN 55029), ASA B 5.9, type D, with studs for Camlock

 Size  ZA  Through-
 hole mm		  3-jaw chuck
 with inside
 and outside
 jaw		  4-jaw chuck
 with inside
 and outside
 jaw		  3-jaw chuck
 with base
 and
 reversible
 top jaw		  4-jaw chuck
 with base
 and
 reversible
 top jaw		  Speed
 max.
 min -1		  Torque
 Nm		  Total
 clamping
 force kN
 125  4  32  108895  109208  105870  105872  5500  80  31
 160  4  42  108897  109210▲  105882▲  105886▲  4600  110  47
 160  5  42  109150▲  109213▲  105898  106302  4600  110  47
 200  5  55  109151  109214  106330  106334  4000  140  55
 200  6  55  109154  109217  106346▲  106350  4000  140  55
 250  6  76  109155  109218  106386▲  106390▲  3000  150  63
 250  8  76  109159  109222▲  106402  106406  3000  150  63
 315  6  103  109156▲  109219  106442  106446▲  2300  180  69
 315  8  103  109160  109223▲  106458▲  106462  2300  180  69
 315  11  103  109165  109228  106474  106478  2300  180  69
 400  8  136  109161▲  109224  106498  106602  1800  240  92
 400  11  136  109166▲  109229  106614  106618  1800  240  92
 500  11  190  109167▲  109230▲  103274▲  106646▲  1300  260  100
 500  15  190  109170▲  109233▲  103275▲  103271▲  1300  260  100
 630  11  192.7  109168▲  109231▲  106658▲  106662▲  850  280  105
 630  15  240  109171▲  109234▲  103328▲  106251▲  850  280  105
▲  on request
Further sizes and mountings available on request

A09

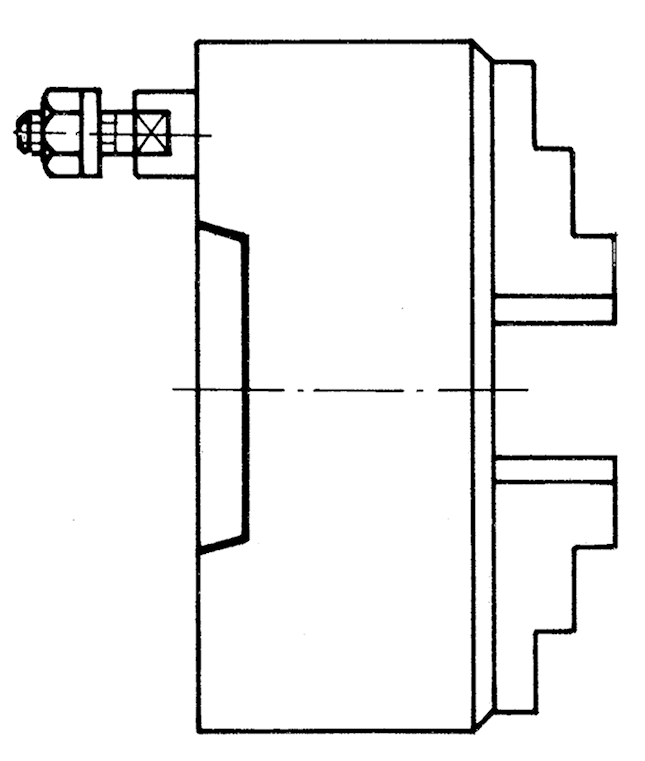

ISO 702-3 (DIN 55027), with studs and locknuts, optional DIN 55021
with set screw and nut

 Size  ZA  Through-
 hole mm		  3-jaw chuck
 with inside
 and outside
 jaw		  4-jaw chuck
 with inside
 and outside
 jaw		  3-jaw chuck
 with base
 and
 reversible
 top jaw		  4-jaw chuck
 with base
 and
 reversible
 top jaw		  Speed
 max.
 min -1		  Torque
 Nm		  Total
 clamping
 force kN
 125  4  32  101692  107015  101695  107021  5500  80  31
 160  4  42  100740  101184  100743▲  101187  4600  110  47
 160  5  42  100744  101188  100747▲  101191  4600  110  47
 200  5  55  100152  100472  100155▲  101420▲  4000  140  55
 200  6  55  100156  101422  100159  101428▲  4000  140  55
 250  6  76  100555  101050  100564  101059  3000  150  63
 250  8  76  100556  101051  100565▲  101060▲  3000  150  63
 315  6  103  101364  101919▲  101373▲  101922  2300  180  69
 315  8  103  101365  101923▲  101374▲  101926  2300  180  69
 315  11  103  101366▲  101927▲  101375▲  101930▲  2300  180  69
 400  8  136  102202▲  101876▲  102208  101882  1800  240  92
 400  11  136  102210▲  101884▲  102216▲  101890  1800  240  92
 500  11  190  102548▲  102971▲  102554▲  102977▲  1300  260  100
 500  15  190  102915▲  103227▲  102921▲  103233▲  1300  260  100
 630  11  192.7  102752▲  102888▲  102758▲  102894▲  850  280  105
 630  15  240  102760▲  103084▲  102766▲  103090▲  850  280  105
▲  on request
Further sizes and mountings available on request






We reserve the right to make technical changes.
