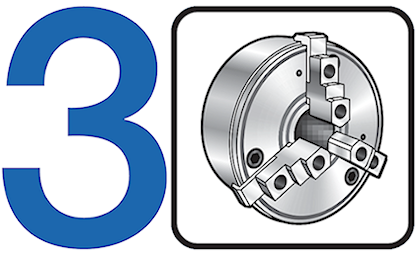

Lathe and grinding chucks
 ZS Hi-Tru Accessories


 A09
 Base plates
 for lathe chucks with
 cylindrical centre mount,
 DIN 6350

 Item no.
 		  Size
 		  Thread

 162793  160  6xM10
 162401  200  6xM10
 163036  250  6xM12
 133705  315  6xM16

 A09
 Chip guard, piece




 Item no.
 		  Size
 		  Contents of delivery

 108500  80/85  piece
 108501  100/110  piece
 108502  125  piece
 108503  140/160  piece
 108504  200  piece
 108505  250  piece
 108506  315/350/400  piece


C15
Special grease F80 for lathe
chucks For lubrication and
conservation of chucking power
 Item no.
 		  Design
 		  Contents

 308555  Cartridge  0.5 kg
 028975  Tin  1 kg

  C15
  Scroll


 Item no.
 		  Size

 102183  80/85
 101754  100
 101721  125
 100303  160
 100003  200
 100203  250
 101552  315


  A09
  Driving pinion

 Item no.  Size
 		  Hexagon

 178473  100  9
 178474▲  110  9
 178475  125  10
 178476▲  140  10
 178477  160  11
 178478  200  12
 178480  250  14
 178482  315  17
▲  on request

  A09
  Pinion holder screw

 Item no.
 		  Size

 102185  85
 100305  100/125/160
 100006  200/250
 101554  315


  A09
  Standard key

 Item no.  Size
 		  Square
 		  Length mm
 107426  80/85  6  62
 107427  100/110  8  75
 107428  125/140  9  80
 107429  160  10  90
 107430  200/230  11  100
 107431  250/270  12  100
 107432  315  14  110

  A09
  Safety key with ejector

 Item no.
 		  Size
 		  Square
 		  Length mm
 154370▲  80/85  6  110
 154371  100/110  8  130
 154372  125/140  9  130
 154373  160  10  160
 154374  200/230  11  160
 154375  250/270  12  160
 154376  315  14  200
▲  on request


  A09
  Elongated safety key
  with ejector


 Item no.  Size
 		  Square
 		  Length mm
 154683  125/140  9  170
 154685  160  10  180
 154687  200/230  11  200
 154689  250/270  12  200
 154695  315  14  250

  A09
  Safety key with ejector
  For actuating the chuck
  with torque (defined torque
                        introduction)
 Item no.
 		  Size
 		  Square
 		  Inch
 178566▲  80/85  6  3/8
 178567▲  100/110  8  1/2
 178568▲  125/140  9  1/2
 178569▲  160  10  1/2
 178570  200/230  11  1/2
 178571▲  250/270  12  1/2
 178572  315/350  14  1/2
▲  on request


  A09
  Torque wrench



 Item no.  Torque
 Nm		  Length
 mm		  Output
 		  Working
 accuracy
 10004116  20-120  435  12.7=1/2"  3%
 10004117  60-320  659  12.7=1/2"  3%

C15
Mounting screws
For cylindrical centre rim


 Item no.
 		  Size
 		  Thread
 		  Contents of
 delivery
 249299  74-85  M6x20  piece
 334571  100-140  M8x30  piece
 249301  160-230  M10x35  piece
 233025  250-270  M12x40  piece
 220565  315-350  M16x50  piece





We reserve the right to make technical changes.
