Grooving and Boring |
Toolholder | AIH |
||||
Bore Ø from |
0.2 mm |
||||

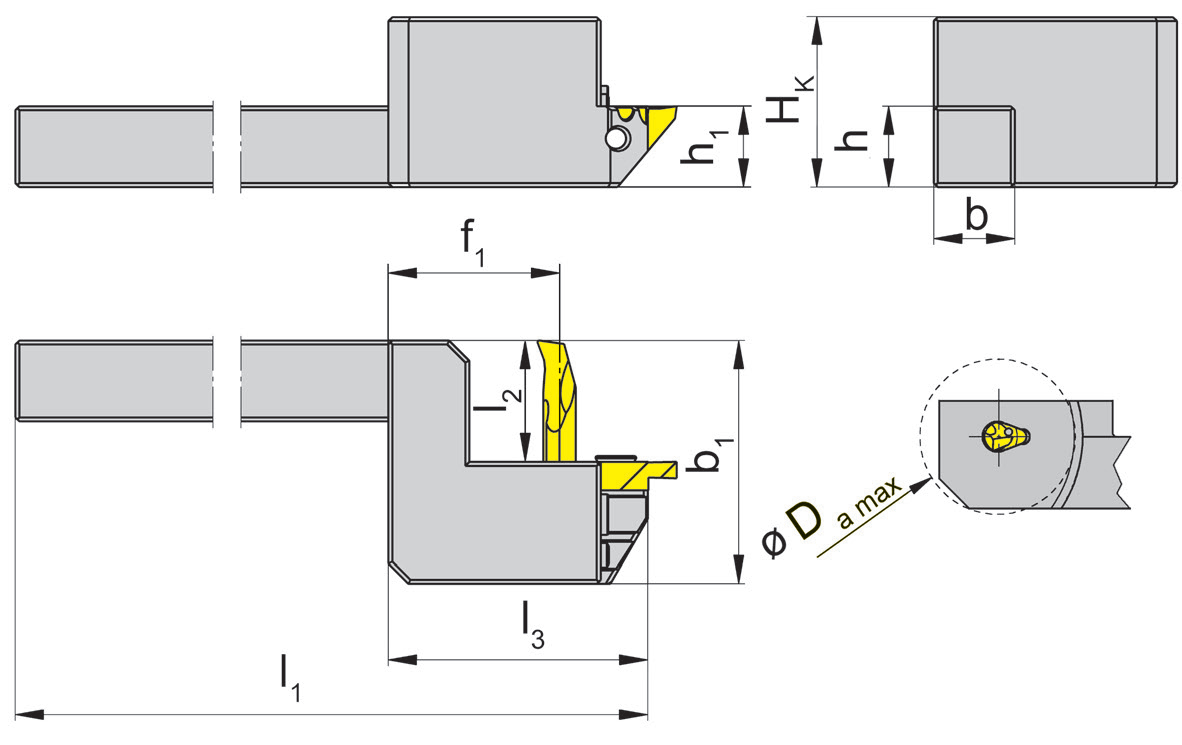

L = left hand version shown R = right hand version |
for Insert Type 105 |
Part number | h | b | f1 | l1 | l3 | h1 | Hk | b1 | l2 | Damax |
AIH.974.L1010.K04 | 10 | 10 | 23 | 130 | 35 | 10 | 17 | 30 | 15 | 20 |
AIH.974.L1212.K04 | 12 | 12 | 23 | 130 | 35 | 12 | 19 | 30 | 15 | 20 |
AIH.974.L1616.K04 | 16 | 16 | 26 | 130 | 38 | 16 | 23 | 30 | 15 | 26 |
AIH.974.L2020.K04 | 20 | 20 | 29 | 130 | 38 | 20 | 23 | 30 | 15 | 32 |
AIH.974.R1010.K04 | 10 | 10 | 23 | 130 | 35 | 10 | 17 | 30 | 15 | 20 |
AIH.974.R1212.K04 | 12 | 12 | 23 | 130 | 35 | 12 | 19 | 30 | 15 | 20 |
AIH.974.R1616.K04 | 16 | 16 | 26 | 130 | 38 | 16 | 23 | 30 | 15 | 26 |
AIH.974.R2020.K04 | 20 | 20 | 29 | 130 | 38 | 20 | 23 | 30 | 15 | 32 |
AIH.L1010.K08 | 10 | 10 | 21 | 130 | 30 | 10 | 17 | 30 | 15 | 20 |
AIH.L1212.K08 | 12 | 12 | 21 | 130 | 30 | 12 | 19 | 30 | 15 | 20 |
AIH.L1616.K08 | 16 | 16 | 24 | 130 | 30 | 16 | 23 | 30 | 15 | 26 |
AIH.L2020.K08 | 20 | 20 | 27 | 130 | 30 | 20 | 23 | 30 | 15 | 32 |
AIH.R1010.K08 | 10 | 10 | 21 | 130 | 30 | 10 | 17 | 30 | 15 | 20 |
AIH.R1212.K08 | 12 | 12 | 21 | 130 | 30 | 12 | 19 | 30 | 15 | 20 |
AIH.R1616.K08 | 16 | 16 | 24 | 130 | 30 | 16 | 23 | 30 | 15 | 26 |
AIH.R2020.K08 | 20 | 20 | 27 | 130 | 30 | 20 | 23 | 30 | 15 | 32 |
State R or L version | Further sizes upon request | Dimensions in mm | ||||||||
Note: Toolholders AIH...K04 can be equipped with HORN inserts type 105 and S274 Toolholders AIH...K08 can be equipped with HORN inserts type 105 and Graf inserts CS08 |
Spare Parts | ||||
Toolholder | Clamp Screw | Screw | TORX PLUS® Wrench | |
AIH.974... | 6.075T15P | 030.3509.T15P | T15PQ |
|
