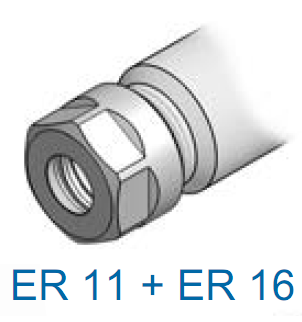

Collet chucks for collets ER/ESX DIN 6499 / ISO 15488
Taper angle AT3, Concentricity from the taper to the holding part < 0.005
Base-body balanced, SK30/BT30 G 2.5 - 25,000 r.p.m. SK40/BT40 G 2.5 - 20,000 r.p.m. SK50/BT50 G 2.5 - 15,000 r.p.m.
|
DIN 69871 |
Art.-Nr. |
Type |
A |
d |
D |
G |
30.01.07.2 |
SK30xER11x 70-AD |
70 |
1- 7 |
19 |
M14x0.75 |
30.01.10.2 |
SK30xER16x 70-AD |
70 |
1-10 |
28 |
M22x1.50 |
30.01.10.20 |
SK30xER16x 45-AD |
45 |
1-10 |
28 |
M22x1.50 |
|
30.01.16.2 |
SK30xER25x 70-AD |
70 |
1-16 |
42 |
M32x1.50 |
|
30.01.20.2 |
SK30xER32x 70-AD |
70 |
2-20 |
50 |
M40x1.50 |
|
30.01.26.2 |
SK30xER40x 70-AD |
70 |
3-30 |
63 |
M50x1.50 |
|
|
30.01.10.22 |
SK30xER16x100-AD |
100 |
1-10 |
28 |
M22x1.50 |
|
30.01.16.22 |
SK30xER25x100-AD |
100 |
1-16 |
42 |
M32x1.50 |
30.01.20.22 |
SK30xER32x100-AD |
100 |
2-20 |
63 |
M40x1.50 |
|
|
40.01.07.2 |
SK40xER11x 70-AD+B |
70 |
1- 7 |
19 |
M14x0.75 |
40.01.10.2 |
SK40xER16x 70-AD+B |
70 |
1-10 |
28 |
M22x1.50 |
40.01.13.2 |
SK40xER20x 70-AD+B |
70 |
1-13 |
35 |
M25x1.50 |
40.01.16.2 |
SK40xER25x 70-AD+B |
70 |
1-16 |
42 |
M32x1.50 |
40.01.20.2 |
SK40xER32x 70-AD+B |
70 |
2-20 |
50 |
M40x1.50 |
40.01.26.2 |
SK40xER40x 70-AD+B |
70 |
3-30 |
63 |
M50x1.50 |
40.01.34.2 |
SK40xER50x 85-AD+B |
85 |
6-34 |
78 |
M64x2.00 |
|
40.01.07.22 |
SK40xER11x100-AD+B |
100 |
1- 7 |
19 |
M14x0.75 |
40.01.10.22 |
SK40xER16x100-AD+B |
100 |
1-10 |
28 |
M22x1.50 |
40.01.13.22 |
SK40xER20x100-AD+B |
100 |
1-13 |
35 |
M25x1.50 |
40.01.16.22 |
SK40xER25x100-AD+B |
100 |
1-16 |
42 |
M32x1.50 |
40.01.20.22 |
SK40xER32x100-AD+B |
100 |
2-20 |
50 |
M40x1.50 |
40.01.26.22 |
SK40xER40x100-AD+B |
100 |
3-30 |
63 |
M50x1.50 |
|
40.01.10.23 |
SK40xER16x160-AD+B |
160 |
1-10 |
28 |
M22x1.50 |
40.01.16.23 |
SK40xER25x160-AD+B |
160 |
1-16 |
42 |
M32x1.50 |
40.01.20.23 |
SK40xER32x160-AD+B |
160 |
2-20 |
50 |
M40x1.50 |
40.01.26.23 |
SK40xER40x160-AD+B |
160 |
3-30 |
63 |
M50x1.50 |
|
50.01.10.2 |
SK50xER16x100-AD+B |
100 |
1-10 |
28 |
M22x1.50 |
50.01.16.2 |
SK50xER25x100-AD+B |
100 |
1-16 |
42 |
M32x1.50 |
50.01.20.2 |
SK50xER32x100-AD+B |
100 |
2-20 |
50 |
M40x1.50 |
50.01.26.2 |
SK50xER40x100-AD+B |
100 |
3-30 |
63 |
M50x1.50 |
50.01.34.2 |
SK50xER50x100-AD+B |
100 |
6-34 |
78 |
M64x2.00 |
|
50.01.10.23 |
SK50xER16x160-AD+B |
160 |
1-10 |
28 |
M22x1.50 |
50.01.16.23 |
SK50xER25x160-AD+B |
160 |
1-16 |
42 |
M32x1.50 |
50.01.20.23 |
SK50xER32x160-AD+B |
160 |
2-20 |
50 |
M40x1.50 |
50.01.26.23 |
SK50xER40x160-AD+B |
160 |
3-30 |
63 |
M50x1.50 |
|
MAS BT |
Art.-Nr. |
Type |
A |
d |
D |
G |
30.05.07.2 |
BT30xER11x 70-AD |
70 |
1- 7 |
19 |
M14x0.75 |
30.05.10.2 |
BT30xER16x 70-AD |
70 |
1-10 |
28 |
M22x1.50 |
30.05.10.2-50 |
BT30xER16x 50-AD |
50 |
1-10 |
28 |
M22x1.50 |
30.05.13.2 |
BT30xER20x 70-AD |
70 |
1-13 |
35 |
M25x1.50 |
30.05.16.2 |
BT30xER25x 70-AD |
70 |
1-16 |
42 |
M32x1.50 |
30.05.16.2-55 |
BT30xER25x 55-AD |
55 |
1-16 |
42 |
M32x1.50 |
30.05.20.2 |
BT30xER32x 70-AD |
70 |
2-20 |
50 |
M40x1.50 |
30.05.20.2-50 |
BT30xER32x 50-AD |
50 |
2-20 |
50 |
M40x1.50 |
30.05.26.2 |
BT30xER40x 70-AD |
70 |
3-30 |
63 |
M50x1.50 |
|
30.05.07.22 |
BT30xER11x100-AD |
100 |
1- 7 |
19 |
M14x0.75 |
30.05.10.22 |
BT30xER16x100-AD |
100 |
1-10 |
28 |
M22x1.50 |
30.05.13.22 |
BT30xER20x100-AD |
100 |
1-13 |
35 |
M25x1.50 |
30.05.16.22 |
BT30xER25x100-AD |
100 |
1-16 |
42 |
M32x1.50 |
30.05.20.22 |
BT30xER32x100-AD |
100 |
2-20 |
50 |
M40x1.50 |
|
40.05.10.2 |
BT40xER16x 70-AD |
70 |
1-10 |
28 |
M22x1.50 |
40.05.13.21 |
BT40xER20x 70-AD+B |
70 |
1-13 |
35 |
M25x1.50 |
40.05.16.2 |
BT40xER25x 70-AD |
70 |
1-16 |
42 |
M32x1.50 |
40.05.20.2 |
BT40xER32x 70-AD |
70 |
2-20 |
50 |
M40x1.50 |
40.05.20.21 |
BT40xER32x 70-AD+B |
70 |
2-20 |
50 |
M40x1.50 |
40.05.26.2 |
BT40xER40x 70-AD |
70 |
3-30 |
50 |
M50x1.50 |
40.05.26.21 |
BT40xER40x 70-AD+B |
70 |
3-30 |
63 |
M50x1.50 |
40.05.34.21 |
BT40xER50x 85-AD+B |
85 |
6-34 |
78 |
M64x2.00 |
|
40.05.07.22 |
BT40xER11x100-AD+B |
100 |
1- 7 |
19 |
M14x0.75 |
40.05.10.22 |
BT40xER16x100-AD+B |
100 |
1-10 |
28 |
M22x1.50 |
40.05.13.22 |
BT40xER20x100-AD+B |
100 |
1-13 |
35 |
M25x1.50 |
40.05.16.22 |
BT40xER25x100-AD+B |
100 |
1-16 |
42 |
M32x1.50 |
40.05.20.22 |
BT40xER32x100-AD+B |
100 |
2-20 |
50 |
M40x1.50 |
40.05.26.22 |
BT40xER40x100-AD+B |
100 |
3-30 |
63 |
M50x1.50 |
|
40.05.10.23 |
BT40xER16x160-AD+B |
160 |
1-10 |
28 |
M22x1.50 |
40.05.16.23 |
BT40xER25x160-AD+B |
160 |
1-16 |
42 |
M32x1.50 |
40.05.20.23 |
BT40xER32x160-AD+B |
160 |
2-20 |
50 |
M40x1.50 |
40.05.26.23 |
BT40xER40x160-AD+B |
160 |
3-30 |
63 |
M50x1.50 |
|
50.05.10.2 |
BT50xER16x100-AD+B |
100 |
1-10 |
28 |
M22x1.50 |
50.05.16.2 |
BT50xER25x100-AD+B |
100 |
1-16 |
42 |
M32x1.50 |
50.05.20.2 |
BT50xER32x100-AD+B |
100 |
2-20 |
50 |
M40x1.50 |
50.05.26.2 |
BT50xER40x100-AD+B |
100 |
3-30 |
63 |
M50x1.50 |
50.05.34.2 |
BT50xER50x100-AD+B |
100 |
6-34 |
78 |
M64x2.00 |
|
50.05.10.23 |
BT50xER16x160-AD+B |
160 |
1-10 |
28 |
M22x1.50 |
50.05.16.23 |
BT50xER25x160-AD+B |
160 |
1-16 |
42 |
M32x1.50 |
50.05.20.23 |
BT50xER32x160-AD+B |
160 |
2-20 |
50 |
M40x1.50 |
50.05.26.23 |
BT50xER40x160-AD+B |
160 |
3-30 |
63 |
M50x1.50 |
|
