ISO Taper-toolholders

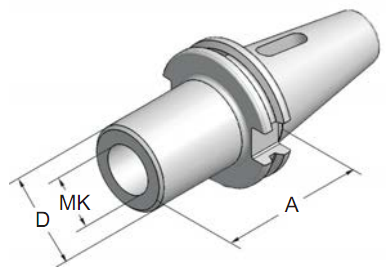

Reducing adaptors MT DIN 228 form B with tang


Taper angle AT3, Concentricity from the taper to the holding part < 0.005
       DIN 69871
 Art.-Nr. Type A MK D
 30.01.01.5 SK30xMK1x  50-AD 50 1 28
 30.01.02.5 SK30xMK2x  60-AD 60 2 42
 30.01.03.5 SK30xMK3x  80-AD 80 3 50

 40.01.01.5 SK40xMK1x  50-AD 50 1 25
 40.01.02.5 SK40xMK2x  50-AD 50 2 32
 40.01.03.5 SK40xMK3x  70-AD 70 3 40
 40.01.04.5 SK40xMK4x  95-AD 95 4 48

 50.01.01.5 SK50xMK1x  45-AD 45 1 25
 50.01.02.5 SK50xMK2x  60-AD 60 2 32
 50.01.03.5 SK50xMK3x  65-AD 65 3 40
 50.01.04.5 SK50xMK4x  95-AD 95 4 48
 50.01.05.5 SK50xMK5x105-AD 105 5 63
       MAS BT
 Art.-Nr. Type A MK D
 30.05.01.5 SK30xMK1x  50-AD 50 1 25
 30.05.02.5 SK30xMK2x  60-AD 60 2 32
 30.05.03.5 SK30xMK3x  80-AD 80 3 40

 40.05.01.5 SK40xMK1x  50-AD 50 1 25
 40.05.02.5 SK40xMK2x  50-AD 50 2 32
 40.05.03.5 SK40xMK3x  70-AD 70 3 40
 40.05.04.5 SK40xMK4x  95-AD 95 4 48

 50.05.01.5 SK50xMK1x  45-AD 45 1 25
 50.05.02.5 SK50xMK2x  60-AD 60 2 32
 50.05.03.5 SK50xMK3x  65-AD 65 3 40
 50.05.04.5 SK50xMK4x  95-AD 95 4 48
 50.05.05.5 SK50xMK5x110-AD 105 5 63

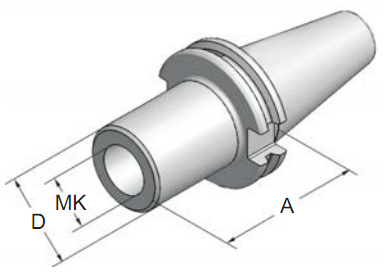

Reducing adaptors MT DIN 228 form A with retention thread


Taper angle AT3, Concentricity from the taper to the holding part < 0.005
       DIN 69871
 Art.-Nr. Type A MK D
 40.01.01.55 SK40xMK1x  50-AD 50 1 25
 40.01.02.55 SK40xMK2x  50-AD 50 2 32
 40.01.03.55 SK40xMK3x  70-AD 70 3 40
 40.01.04.55 SK40xMK4x  95-AD 95 4 48

 50.01.02.55 SK50xMK2x  60-AD 60 2 32
 50.01.03.55 SK50xMK3x  65-AD 65 3 40
 50.01.04.55 SK50xMK4x  70-AD 70 4 48
 50.01.05.55 SK50xMK5x100-AD 100 5 63
       MAS BT
 Art.-Nr. Type A MK D
 40.05.01.55 SK40xMK1x  50-AD 50 1 25
 40.05.02.55 SK40xMK2x  50-AD 50 2 32
 40.05.03.55 SK40xMK3x  70-AD 70 3 40
 40.05.04.55 SK40xMK4x  95-AD 95 4 48

 50.05.02.55 SK50xMK2x  60-AD 60 2 32
 50.05.03.55 SK50xMK3x  65-AD 65 3 40
 50.05.04.55 SK50xMK4x  70-AD 70 4 48
 50.05.05.55 SK50xMK5x100-AD 100 5 63





We reserve the right to make technical changes.
