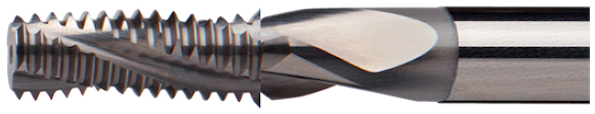

Solid carbide drill thread milling cuttersfor internal threads - GF
ISO Metric coarse thread DIN 13
  |
 |
 |
||||||||||||||
 |
|||||||||||||||
Shank = DIN 6535 HA |
|||||||||||||||
| Coating | |||||||||||||||
 Bright (without Coating orwithout Surface treatment) |
 TiAlN coating(Titanium Aluminium Nitride) |
||||||||||||||
3 x D |
|||||||||||||||
| ORDER Nr. | |||||||||||||||
| GF3-RA-HA | GF3-A-RA-HA | ||||||||||||||

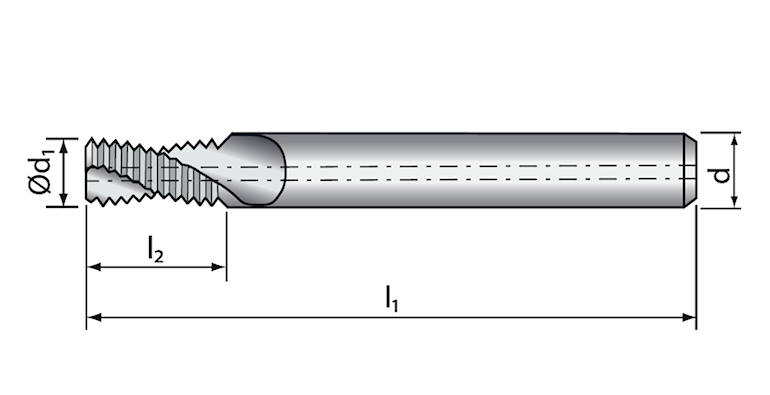

| l1 mm |
l2 mm |
d mm |
d1 mm |
Z | D | P mm |
★ | EDP = Nr. + ★ | |||||||
| 6041400000* | 6041400012* | ||||||||||||||
| M 3 | (0.5) | 030 | |||||||||||||
| M 4 | (0.7) | 040 | |||||||||||||
| M 5 | (0.8) | 050 | |||||||||||||
| 60 | 19.5 | 4.5 | 6 | 3 | M 6 | (1) | 060 | ■ | ■ | ||||||
| 62 | 26.8 | 6 | 6 | 3 | M 8 | (1.25) | 080 | ■ | ■ | ||||||
| 72 | 32.2 | 7.5 | 8 | 4 | M 10 | (1.5) | 100 | ■ | ■ | ||||||
| 74 | 37.6 | 9.5 | 10 | 4 | M 12 | (1.75) | 120 | ■ | ■ | ||||||
| 85 | 42.9 | 11 | 10 | 4 | M 14 | (2) | 140 | ■ | ■ | ||||||
| 102 | 48.9 | 12 | 12 | 4 | M 16 | (2) | 160 | ■ | ■ | ||||||
| ■ = Stock EDP: GF3-A-RA-HA M 12 = 6041400012120 | |||||||||||||||
Note: If the thread milling cutter is needed with shank DIN 6535 type HB
or HE  , the letters HA in reference must be changed by HB or HE. |
|||||||||||||||
We reserve the right to make technical changes.
