A Flex -
Interchangeable inserts

APPLICATION
For counter-clamping workpieces on turning and grinding machines.

TYPE
With interchangeable inserts made of wear-resistant tool steel for maximum flexibility.

TECHNICAL FEATURES
- Body hardened and ground
- Inserts through-hardened and ground
CUSTOMER BENEFITS
» Wide range of applications thanks to interchangeable inserts
» Quick change of interchangeable inserts


A06
A Flex - Interchangeable inserts, body hardened and ground
Item No.  061030  061031  061032  061038  061039  061040
 Mount MT  2  3  3  4  5  6
 Size  102  104  106  108  110  114
 A mm  45  48  55  67  85  101
 B mm  43  48.5  58.5  68.5  88.5  102.5
 D mm  20  22  25  32  40  50
 E mm  4  4  5.5  5  6  6
 G mm  17.78  23.825  23.825  31.267  44.399  63.348
 Concentricity deviation max. mm  0.01  0.01  0.01  0.01  0.01  0.015
 Speed max. min-1  7000  6300  5000  3800  3000  2600
 Workpiece weight max. kg  40  130  150  250  650  900
 Weight without inserts g  440  750  1100  1900  4400  8600
 Weight g  900  1700  2200  3700  8000  -
 Spare live spindle  009836  009838  009843  009870  009872  009874
Version with draw-off nut on request
Concentricity deviation measured at internal cone



Interchangeable Inserts
A06
Interchangeable inserts 60°
 Item No.  Size  A mm  D mm  E mm  F mm  G mm
 070725  102  16  7  5.2  18  20
 070728  104  20  12  9.6  24  24
 070731  106  24  12  9.6  24  27.5
 070734  108  28  15  12  30  31.5
 070737  110  38  22  18.5  35  43
 070740  114  50  28  24  40  54


A06
Interchangeable inserts 75°
 Item No.  Size  A mm  D mm  E mm  F mm  G mm
 070726  102  16  7  5.2  18  17
 070729  104  20  12  9.6  24  19.5
 070732  106  24  12  9.6  24  22.5
 070735  108  28  15  12  30  25.5
 070738  110  38  22  18.5  35  35
 070741  114  50  28  24  40  44


A06
Interchangeable inserts 90°
 Item No.  Size  A mm  D mm  E mm  F mm  G mm
 070726  102  16  7  5.2  18  14.5
 070729  104  20  12  9.6  24  16.5
 070732  106  24  12  9.6  24  19
 070735  108  28  15  12  30  21.5
 070738  110  38  22  18.5  35  29
 070741  114  50  28  24  40  36


A06
Interchangeable inserts 60° VL
 Item No.  Size  A mm  D mm  E mm  F mm  G mm  J mm
 070719  102  14  7  5.2  18  25  6
 070720  104  18  12  9.6  24  30  8
 070721  108  26  15  12  30  43  12
 070722  110  32  22  18.5  35  55  13
 070723  114  42  28  24  40  70  18.5


A06
Interchangeable inserts for tubular workpieces 60°
 Item No.  Size  A mm  D mm  E mm  F mm  G mm  J mm
 070700  102  25  7  5.2  18  21  10
 070701  104  35  12  9.6  24  26  15
 070702  106  45  12  9.6  24  27  25
 070703  108  55  15  12  30  31.5  30
 070704  110  70  22  18.5  35  39  40
 070705  114  100  28  24  40  52  55


A06
Interchangeable inserts A for centerless workpieces 60°
 Item No.  Size  A mm  D mm  E mm  F mm  G mm  M mm  N mm
 070707  102  25  7  5.2  18  18  20  10
 070708  104  35  12  9.6  24  24  30  15
 070709  106  45  12  9.6  24  24  40  25
 070710  108  55  15  12  30  30  48  30
 070711  110  70  22  18.5  35  39  63  40
 070712  114  100  28  24  40  52  90  55


A06
Interchangeable inserts B for centerless workpieces 60°
 Item No.  Size  A mm  D mm  E mm  F mm  G mm  M mm  N mm
 228620  102  16  7  5.2  18  12  12  6
 228621  106  22  12  9.6  24  16  18  10
 228622  108  40  15  12  30  25  35  20
 308632  110  52  22  18.5  35  30  45  30


A06

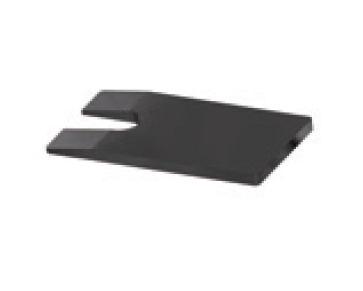

Extractor
 Item No.  For size
 061707  102
 061708  104/106/108
 061709  110/114


A06
Mounting sleeve for clamping the live centre in the lathe chuck
 Item No.  MT inside  A mm  B mm  C mm  D mm  G mm
 085033  3  32  39  32  40  23.825
 085034  4  40  47  42  50  31.267
 085035  5  55  62  52  60  44.399
 085036  6  75  83  62  70  63.448



We reserve the right to make technical changes.
